Watomierz analogowy wskazuje moc czynną, ale odczyt z tarczy wymaga uwzględnienia ustawionych zakresów oraz położenia wskazówki na podziałce.
1) Odczyt zakresów

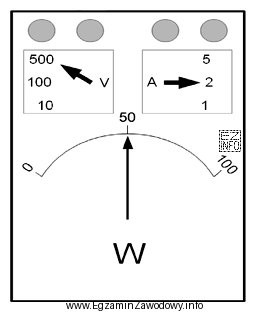

Na przełączniku napięciowym ustawiono 500 V, a na przełączniku prądowym 2 A. Oznacza to, że przy pełnym wychyleniu wskazówki (koniec skali) przyrząd odpowiada wartości maksymalnej wynikającej z tych zakresów.
2) Wyznaczenie mocy maksymalnej
Maksymalna moc dla danych zakresów to:
Pmax = Umax × Imax = 500 V × 2 A = 1000 W.
3) Przeliczenie wskazania ze skali
Skala jest wyskalowana od 0 do 100 działek. Wskazówka pokazuje 50, czyli 50/100 pełnego zakresu. Zatem mierzona moc wynosi:
P = (50/100) × 1000 W = 500 W.
Dlaczego pozostałe odpowiedzi są błędne?
- 100 W – odpowiadałoby 10/100 skali przy Pmax=1000 W albo innym zakresom; nie pasuje do wskazówki ustawionej w połowie skali.
- 50 W – to typowy błąd polegający na potraktowaniu liczby "50" ze skali jako watów. W tym przyrządzie "50" oznacza 50% zakresu, a nie 50 W.
- 1 000 W – to wartość maksymalna dla ustawionych zakresów (Pmax). Byłaby poprawna tylko wtedy, gdy wskazówka byłaby na 100 (pełne wychylenie), a nie na 50.
Wskazówka egzaminacyjna: zawsze wykonaj dwa kroki: najpierw policz Pmax z ustawionych U i I, a dopiero potem przemnóż przez ułamek odpowiadający położeniu wskazówki na skali.
