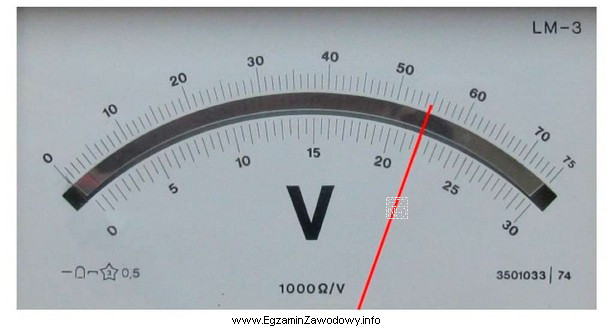

Woltomierz (zwłaszcza analogowy) często ma na tarczy kilka podziałek, a o tym, jaką wartość napięcia należy odczytać, decyduje ustawiony zakres pomiarowy. W tym zadaniu podano, że pomiar wykonano na zakresie 150 V, więc wynik musi być zgodny właśnie z tym zakresem.
Poprawny odczyt wykonuje się według schematu:
- Krok 1: Ustal, jaki zakres jest wybrany (tu: 150 V).
- Krok 2: Znajdź na tarczy podziałkę przeznaczoną dla tego zakresu (jeśli jest) albo podziałkę bazową, która wymaga przeliczenia.
- Krok 3: Odczytaj położenie wskazówki i przypisz mu wartość dla zakresu 150 V (wprost ze skali albo przez proporcję).
Odpowiedź "110 V" jest poprawna, ponieważ odpowiada położeniu wskazówki na skali przy uwzględnieniu zakresu 150 V.
Dlaczego pozostałe odpowiedzi są błędne?
- "50 V" zwykle pojawia się, gdy ktoś odczyta wartość z innej podziałki (np. dla mniejszego zakresu) albo przyjmie błędny punkt odniesienia na tarczy.
- "55 V" jest typowym skutkiem pomylenia działek lub odczytu "między kreskami" na niewłaściwej skali, ewentualnie błędnego przeliczenia proporcjonalnego.
- "22 V" wskazuje na błąd rzędu wielkości (np. potraktowanie skali jak dla zakresu kilkukrotnie mniejszego) albo odczyt z podziałki przeznaczonej do innego pomiaru.
Wskazówka egzaminacyjna: zawsze zaczynaj od zakresu i dopiero potem wybieraj podziałkę. Jeśli na tarczy jest skala 0–15 i zakres 150 V, to jedna jednostka na skali odpowiada 10 V (czyli trzeba wykonać przeliczenie proporcjonalne). To chroni przed wyborem wartości z "niewłaściwej" podziałki.
