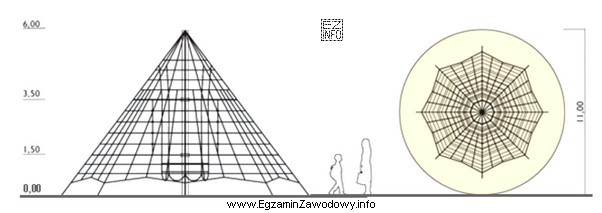

Pytanie dotyczy umiejętności odczytu wysokości całkowitej urządzenia zabawowego z dokumentacji rysunkowej. W praktyce (na budowie i przy kontroli dokumentacji) wysokość obiektu określa się jako wymiar pionowy od poziomu odniesienia (najczęściej poziom terenu lub poziom posadowienia) do najwyżej położonego elementu konstrukcji.
Aby poprawnie wskazać wysokość z rysunku:
- odszukaj wymiarowanie pionowe (linia wymiarowa i liczba opisująca wymiar),
- sprawdź, między jakimi punktami poprowadzono ten wymiar (czy obejmuje cały obiekt),
- zwróć uwagę na jednostki (np. m lub mm) i ewentualnie dokonaj przeliczenia,
- upewnij się, że nie odczytujesz wymiaru częściowego (np. samej platformy, barierek lub strefy funkcjonalnej).
W tym zadaniu prawidłowy odczyt wskazuje na wartość 6,00 m. Oznacza to, że rysunek zawiera wymiar odpowiadający pełnej wysokości urządzenia (od podstawy do najwyższego punktu).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 3,50 m – typowo bywa to wysokość elementu pośredniego (np. platformy, części wieży) lub inny gabaryt, ale nie musi obejmować całej konstrukcji.
- 1,50 m – to częsta wartość dla elementów pomocniczych (np. barierki, niskie platformy), więc wybór tej opcji zwykle wynika z pomylenia wymiaru szczegółowego z całkowitym.
- 11,00 m – to wartość skrajnie duża jak na typowe urządzenia placu zabaw; często oznacza np. długość zestawu lub inny wymiar, a nie wysokość, albo jest celowym dystraktorem.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz kilka liczb, zawsze sprawdzaj kierunek wymiaru (pion/poziom) oraz punkty, które łączy linia wymiarowa. To ogranicza ryzyko wyboru liczby "na oko" i pomaga odróżnić wysokość całkowitą od wysokości częściowej.
