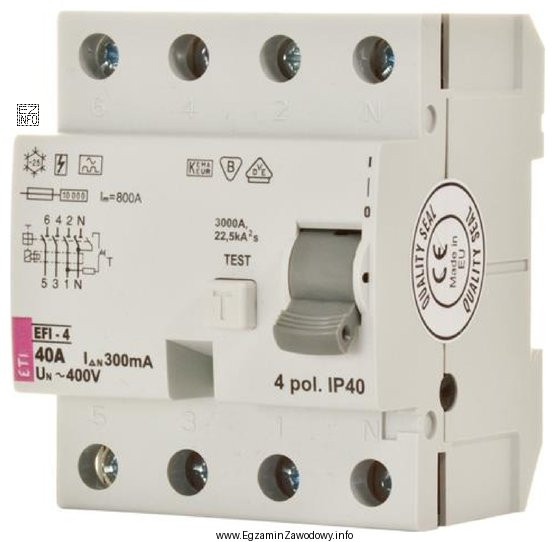

Wyłącznik różnicowoprądowy ma kilka parametrów, które mogą pojawić się na obudowie. Kluczowe w tym pytaniu jest rozpoznanie, że znamionowy prąd różnicowy oznaczany jest najczęściej jako IΔn i typowo wyrażany w mA. To właśnie ta wartość określa, przy jakim prądzie upływu (różnicy prądów między przewodem fazowym a neutralnym) aparat powinien zadziałać.
Odpowiedź "300 mA" pasuje do tego parametru, ponieważ:
- jest podana w miliamperach, czyli jednostce powszechnie stosowanej dla IΔn,
- odnosi się do progu zadziałania części różnicowoprądowej, a nie do obciążalności prądowej torów prądowych.
Pozostałe odpowiedzi dotyczą innych wielkości i dlatego są błędne:
- "40 A" to wartość w amperach, typowa dla prądu znamionowego In (ile prądu może płynąć przez aparat w normalnej pracy). To nie jest próg zadziałania różnicówki.
- "800 A" jest również w amperach, ale na skali instalacyjnej byłaby to wartość nietypowa dla małych aparatów modułowych w rozdzielnicach; przede wszystkim nadal nie opisuje IΔn i myli parametr obciążeniowy z parametrem ochronnym.
- "3 kA" to wartość w kiloamperach, charakterystyczna dla parametrów zwarciowych (np. zdolności wyłączania/odporności zwarciowej w zależności od typu aparatu). Parametry w kA nie opisują prądu różnicowego, więc nie mogą być IΔn.
Wskazówka egzaminacyjna: gdy w pytaniu pada "prąd różnicowy", szukaj na aparacie symbolu IΔn i jednostki mA. Gdy widzisz A, to najczęściej In, a gdy kA, to parametry związane ze zwarciem.
