W instalacjach (w tym gazowych) rozróżnia się straty liniowe (zależne od długości przewodu) oraz straty miejscowe (powstające na armaturze i kształtkach, gdzie przepływ zmienia kierunek, przekrój lub występują zwężenia i zawirowania).

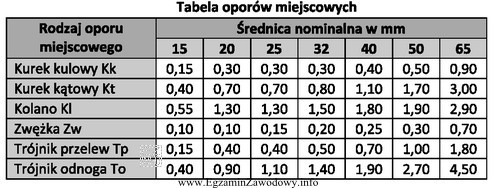

W wielu zadaniach egzaminacyjnych "opory miejscowe" są podawane jako suma współczynników strat miejscowych ζ dla elementów na danym odcinku. Postępowanie jest wtedy następujące:
- identyfikujesz wszystkie elementy powodujące straty miejscowe (tu: kurek kątowy, dwa kolana, trójnik w gałęzi/odnodze),
- dla każdego elementu odczytujesz jego ζ z tabeli/załącznika lub z danych producenta (ważne: różne typy kurków, kolan o różnym promieniu i różne wykonania trójników mogą mieć inne wartości),
- sumujesz wartości ζ dla wszystkich elementów na odcinku.
Dla wskazanego zestawu elementów suma współczynników daje 4,40, dlatego ta odpowiedź jest poprawna.
Dlaczego pozostałe wartości są błędne? Liczby 3,10, 4,00 i 2,00
- pominięto część elementów (np. uwzględniono tylko kolana, a pominięto kurek lub trójnik),
- pomyłkowo przyjęto inny typ kształtki (np. trójnik przelotowy zamiast odnoga) lub inną konstrukcję armatury,
- zastosowano wartości "z pamięci" z innej tabeli/normy/katalogu, gdzie współczynniki są inne.
Na egzaminie najważniejsze jest dokładne rozpoznanie elementu (zwłaszcza rodzaju trójnika) oraz korzystanie z tej samej tabeli współczynników, do której odnosi się zadanie.
