W tym typie zadania kluczowa jest umiejętność czytania schematu instalacji oraz rozpoznawania symboli armatury. "Zawór zwrotny" to element, który umożliwia przepływ medium w jednym kierunku, a w kierunku przeciwnym zamyka przepływ. W instalacjach spotykanych w energetyce odnawialnej (np. obiegi solarne, obiegi z buforem/zasobnikiem, układy z pompami obiegowymi) zawory zwrotne stosuje się m.in. po to, aby:
- zapobiegać cofaniu się czynnika po zatrzymaniu pompy,
- unikać niepożądanych obiegów grawitacyjnych,
- oddzielać gałęzie obiegów i ograniczać mieszanie przepływów.
Aby odpowiedzieć na pytanie o liczbę zaworów zwrotnych, należy wykonać metodyczne zliczanie:
- Krok 1: zidentyfikować na schemacie symbol zaworu zwrotnego (i odróżnić go od zaworów odcinających, regulacyjnych czy filtrów). W praktyce egzaminacyjnej to właśnie błędne rozpoznanie symbolu jest najczęstszą przyczyną pomyłki.
- Krok 2: prześledzić schemat "od źródła do odbiornika" oraz z powrotem, a następnie sprawdzić odgałęzienia. Zawory zwrotne mogą być na odcinkach zasilania, powrotu oraz na obejściach.
- Krok 3: policzyć wszystkie symbole zaworu zwrotnego w całej instalacji, unikając podwójnego zliczenia elementów w miejscach, gdzie gałęzie łączą się w jeden przewód.

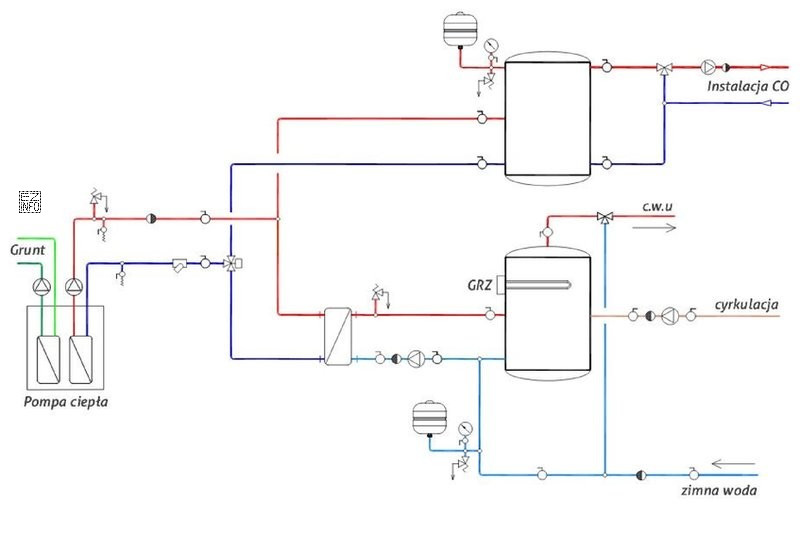

Odpowiedź "5 zaworów." jest poprawna, ponieważ tyle elementów oznaczonych jako zawory zwrotne znajduje się na przedstawionym schemacie.
Pozostałe propozycje są błędne typowo z następujących powodów:
- "4 zawory." zwykle wynika z pominięcia jednego zaworu na mniej "oczywistej" gałęzi (np. przy obejściu lub przy rozdziale obiegów).
- "3 zawory." często jest skutkiem policzenia tylko elementów w jednym obiegu (np. tylko przy pompie), bez przejrzenia całej instalacji.
- "6 zaworów." bywa efektem podwójnego zliczenia tego samego symbolu albo błędnego uznania innego elementu armatury za zawór zwrotny.
Wskazówka egzaminacyjna: podczas liczenia elementów na schemacie zaznaczaj je kolejno (np. na wydruku kółkiem), a potem wykonaj szybkie sprawdzenie "druga pętla" w przeciwnym kierunku przepływu.
