Analiza sitowa piasku formierskiego to badanie, które określa rozkład uziarnienia (udział poszczególnych frakcji ziarnowych). Wynik jest ważny, bo uziarnienie wpływa m.in. na przepuszczalność formy, zagęszczalność, gładkość powierzchni odlewu oraz podatność na powstawanie wad.
Jakie urządzenie jest do tego potrzebne?
Do analizy sitowej stosuje się zestaw sit (kilka sit o różnych wielkościach oczek, ułożonych w kolumnę) oraz element wymuszający przesiewanie, najczęściej przesiewacz laboratoryjny/wstrząsarkę sitową. Konstrukcyjnie rozpoznaje się go po tym, że umożliwia stabilne zamocowanie kolumny sit, docisk pokrywy i wykonywanie ruchu drgającego/posuwisto-zwrotnego przez określony czas.

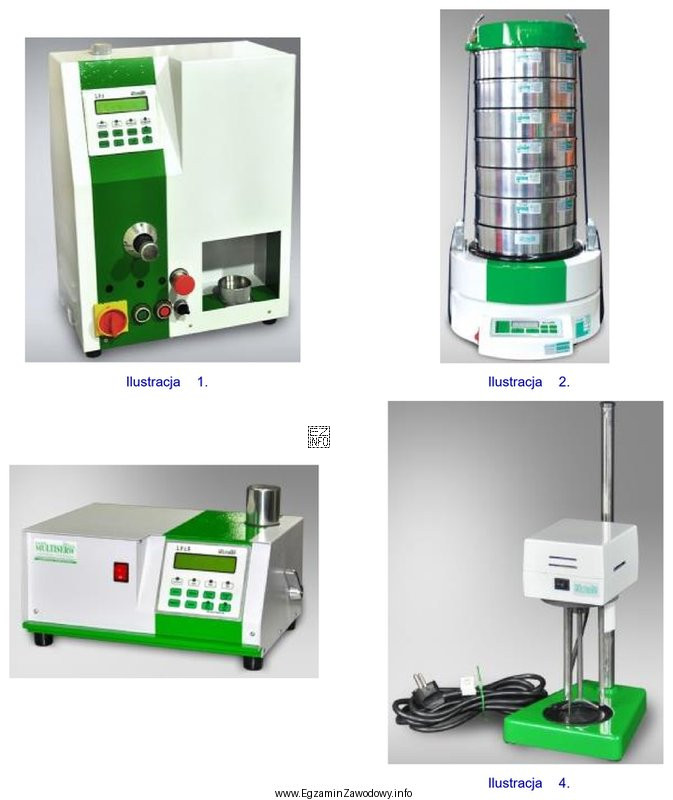

Dlaczego poprawna jest odpowiedź "Na ilustracji 2."?
Ponieważ wskazuje ilustrację, na której przedstawiono urządzenie przeznaczone do przesiewania próbki przez zestaw sit, czyli typowe wyposażenie do wykonania analizy sitowej piasku formierskiego.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Na ilustracji 1. – ta odpowiedź jest błędna, jeśli pokazany sprzęt nie jest przesiewaczem/zestawem sit, lecz innym urządzeniem laboratoryjnym lub procesowym (np. do przygotowania, mieszania lub zagęszczania masy).
- Na ilustracji 3. – błędna, gdy ilustracja nie przedstawia układu sit ani mechanizmu przesiewania, tylko urządzenie o innej funkcji technologicznej.
- Na ilustracji 4. – błędna z analogicznego powodu: analiza sitowa wymaga sit i przesiewania, a nie np. pomiaru innej właściwości (wilgotności, wytrzymałości, przepuszczalności) lub czynności przygotowawczej.
Wskazówka egzaminacyjna: szukaj na ilustracjach cech "kolumny sit" (kilka pierścieniowych elementów ułożonych jeden na drugim) oraz sposobu ich unieruchomienia w urządzeniu wibrującym/wstrząsającym. To najszybszy identyfikator analizy sitowej.
