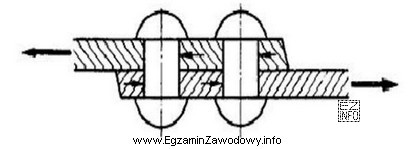

Pytanie wymaga rozpoznania rodzaju złącza na podstawie cech widocznych na ilustracji. Połączenie nitowane to złącze wykonywane za pomocą nitów, czyli trzpieni z łbem, których drugi łeb powstaje przez zakuwanie (odkształcenie) po przejściu przez łączone elementy. Typową cechą rozpoznawczą na obrazie są łby nitów (zwykle okrągłe) rozmieszczone wzdłuż linii łączenia oraz brak charakterystycznych śladów spoiny.
Odpowiedź "nitowane." jest poprawna, gdy na ilustracji widać nity zamiast śruby/nakrętki lub spoiny. Takie połączenia spotyka się m.in. w osłonach, elementach blaszanych, czasem w częściach maszyn i konstrukcjach pomocniczych w gospodarstwie.
- "spawane." jest błędne, jeśli nie ma ciągłej spoiny (wałeczka spoiny) ani strefy wpływu ciepła typowej dla spawania. Spaw zwykle tworzy widoczne połączenie materiału na krawędziach elementów.
- "gwintowe." jest błędne, jeśli brak elementów gwintowanych: śruby, nakrętki lub widocznego gwintu. W złączu gwintowym typowo widać łeb śruby i/lub nakrętkę oraz możliwość demontażu przez odkręcenie.
- "sworzniowe." jest błędne, gdy nie widać sworznia (gładkiego trzpienia) oraz zabezpieczenia przed wysunięciem (np. zawleczki, pierścienia). Złącze sworzniowe częściej występuje w przegubach i punktach obrotu.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi porównaj, czy na ilustracji są łby nitów, czy raczej spoiny, śruby/nakrętki albo sworznie i zawleczki. To najprostszy sposób uniknięcia pomyłek.
