KWALIFIKACJA TWO1 - CZERWIEC 2022

PYTANIE NR 9.

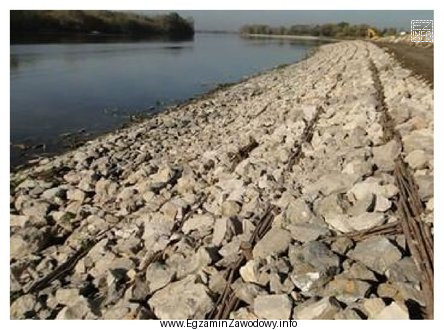

Ilustracja przedstawia skarpy cieku umocnione za pomocą
Ilustracja przedstawia skarpę cieku wodnego umocnioną za pomocą okładziny kamiennej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Okładzina kamienna to umocnienie z kamieni układanych w uporządkowany sposób, tworzących "warstwę okładzinową" na skarpie. Od narzutu różni się tym, że nie jest luźno zsypany, a od koszy siatkowych tym, że nie ma siatki tworzącej gabion.
Rozpoznanie opiera się na wyglądzie ułożenia kamienia na skarpie.

Pełne wyjaśnienie:

Umocnienia skarp cieków wykonuje się różnymi technologiami, a na egzaminie często trzeba je rozpoznać po wyglądzie na rysunku lub zdjęciu. Poprawna odpowiedź "okładziny kamiennej" odnosi się do rozwiązania, w którym kamienie są układane (często warstwowo i w sposób uporządkowany), tworząc ciągłą ochronną okładzinę na skarpie. Taki układ ogranicza rozmywanie brzegu i stabilizuje skarpę.

Odpowiedź "narzutu kamiennego" bywa mylona z okładziną, ponieważ w obu przypadkach widoczny jest kamień. Narzut to jednak zwykle kamień luzem (rozsypany/rozrzucony), bez charakterystycznego uporządkowanego ułożenia typowego dla okładziny. W praktyce różnica ma znaczenie technologiczne: inny jest sposób wykonania, kontrola jakości i podatność na przemieszczanie elementów.

Odpowiedź "koszy siatkowych" (gabionów) dotyczy konstrukcji, w której kamień znajduje się w metalowej siatce tworzącej kosze/segmenty. Jeżeli na ilustracji nie widać siatki ani regularnych modułów koszy, nie jest to typowe dla gabionów.

Odpowiedź "walców kamiennych" odnosi się do innego rodzaju elementów/układów (w zależności od nazewnictwa i technologii), które nie odpowiadają klasycznej okładzinie skarp w postaci warstwy kamienia układanego na powierzchni skarpy.

Wskazówka egzaminacyjna: szukaj cech rozstrzygających: czy kamień jest ułożony "jak mur/warstwa" (okładzina), czy jest luźny (narzut), czy jest zamknięty w siatce (gabion).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Okładzina kamienna to umocnienie, w którym kamienie są układane na skarpie w sposób uporządkowany, tworząc warstwę ochronną. Jej celem jest ograniczenie erozji i rozmywania skarpy przez przepływ wody, zwłaszcza przy większych prędkościach i falowaniu.
Różnica dotyczy głównie sposobu ułożenia: okładzina jest kamieniem układanym (bardziej "regularnym"), a narzut to kamień luzem, zwykle zsypany/rozłożony warstwą bez układu. Na ilustracjach szukaj uporządkowania i kształtu "licowej" powierzchni.
Gabiony rozpoznaje się po siatce (najczęściej metalowej) tworzącej kosze oraz po widocznych krawędziach modułów. Kamień jest "zamknięty" w koszu, więc często widać linię siatki lub regularne podziały. Gdy brak siatki, zwykle nie są to gabiony.
Oba rozwiązania są kamienne, więc działa szybkie skojarzenie "kamień = narzut". To błąd heurystyki podobieństwa. W zadaniach trzeba zwrócić uwagę na cechy krytyczne: czy kamienie są układane i tworzą ciągłą okładzinę, czy są luźno rozłożone bez regularności.
Stosuje się je, gdy skarpa jest narażona na erozję (rozmywanie) przez prąd wody, falowanie lub zmiany poziomu. Kamień zwiększa odporność brzegu i stabilizuje przekrój cieku. Dobór technologii zależy m.in. od warunków przepływu i dostępności materiału.
Najczęściej: uporządkowane ułożenie kamieni, wrażenie "wyłożenia" skarpy, bardziej równomierna warstwa i mniejsza "losowość" ułożenia niż w narzucie. Okładzina wygląda jak wykonana ręcznie/technologicznie z kontrolą kształtu powierzchni.
Nie. To różne technologie do różnych warunków. Narzut może być wystarczający i ekonomiczny, ale bywa bardziej podatny na przemieszczanie, jeśli jest źle dobrany lub ułożony. Okładzina bywa stabilniejsza, lecz zwykle wymaga bardziej pracochłonnego wykonania.
Najlepiej uczyć się przez porównywanie obrazów: okładzina vs narzut vs gabiony vs inne umocnienia. Zrób własną listę cech rozpoznawczych (siatka, regularność ułożenia, kształt warstwy). Trenuj na zdjęciach z budów i rysunkach przekrojów.
Najczęstszy błąd to skupienie się tylko na kamieniu i pominięcie siatki (błąd nieuwzględnienia cechy krytycznej). Drugi błąd to zakładanie, że każda "regularna" konstrukcja to gabion. Szukaj wyraźnej siatki i modułowości koszy.
Sprawdź, czy odpowiedź opisuje materiał (kamień) czy konstrukcję (siatka/kosze) oraz czy sugeruje ułożenie uporządkowane czy luźne. W podobnych pytaniach rozstrzygające są detale wykonania, a nie sam fakt użycia kamienia.
info

Statystycznie 42% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Okładzina kamienna to umocnienie z kamieni układanych w uporządkowany sposób, tworzących "warstwę okładzinową" na skarpie."

Materiały:

  • Podręczniki i skrypty z budownictwa wodnego/hydrotechniki dotyczące regulacji rzek i umocnień brzegów
  • Katalogi typowych umocnień skarp i brzegów cieków stosowane w praktyce hydrotechnicznej
  • Materiały dydaktyczne szkoły/CKZ: rozpoznawanie umocnień na zdjęciach i rysunkach
