KWALIFIKACJA MOT5 - CZERWIEC 2021

PYTANIE NR 30.

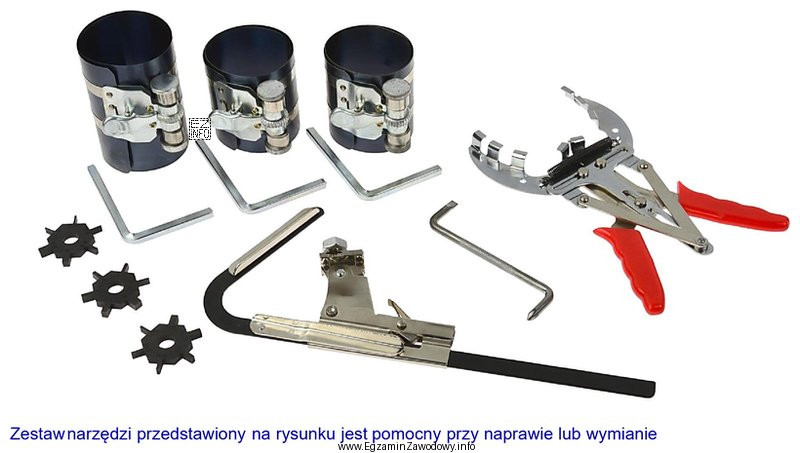

Ilustracja przedstawia zestaw kilkunastu narzędzi i akcesoriów ułożonych na białym tle.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zestaw narzędzi z opaskami zaciskowymi i szczypcami jest typowy dla prac przy pierścieniach tłokowych.
Pozwala ścisnąć pierścienie na tłoku, aby bezpiecznie wsunąć tłok z pierścieniami do cylindra, bez uszkodzenia krawędzi pierścieni ani gładzi cylindra.

Pełne wyjaśnienie:

Odpowiedź "tłoków z pierścieniami." jest poprawna, ponieważ przedstawiony zestaw odpowiada narzędziom używanym przy montażu zespołu tłok–pierścienie w silniku spalinowym. Kluczową rolę pełni opaska/ściągacz do pierścieni tłokowych, która ściska pierścienie w rowkach tłoka do średnicy cylindra. Dzięki temu tłok można wprowadzić do tulei/cylindra bez zahaczania pierścieni o krawędź i bez ryzyka ich pęknięcia lub zarysowania gładzi.

Odpowiedź "połączeń elektrycznych." jest nieprawidłowa: do prac elektrycznych typowe są ściągacze izolacji, zaciskarki do konektorów, multimetr czy lutownica. Narzędzia do pierścieni tłokowych nie są przeznaczone do zaprasowywania końcówek ani pracy na przewodach.

Odpowiedź "węży wodnych z opaskami." także nie pasuje. Opaski na wężach układu chłodzenia to zwykle opaski ślimakowe/sprężynowe o innych gabarytach, a prace dotyczą elastycznych przewodów, nie elementów precyzyjnych w cylindrze. Ściągacz do pierścieni ma zadanie ścisnąć sprężyste pierścienie równomiernie wokół tłoka, co jest inną funkcją niż docisk opaski do węża.

Odpowiedź "osłon przegubów napędowych." jest błędna, bo osłony przegubów (manszety) montuje się z wykorzystaniem opasek do manszet oraz szczypiec do ich zaciskania o innej konstrukcji (przystosowanej do konkretnych typów opasek). Narzędzia do pierścieni tłokowych pracują na sztywnych elementach metalowych o małych tolerancjach i dotyczą remontu silnika, a nie układu napędowego przy kołach.

Wskazówka egzaminacyjna: gdy widzisz w zestawie opaski/"tuleje" do ściskania oraz szczypce kojarzone z pierścieniami, najczęściej chodzi o montaż tłoka z pierścieniami do cylindra.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Opaska do pierścieni tłokowych (kompresor pierścieni) służy do równomiernego ściśnięcia pierścieni w rowkach tłoka, aby można było wsunąć tłok do cylindra/tulei bez zahaczenia o krawędź. Zmniejsza ryzyko pęknięcia pierścieni i uszkodzenia gładzi cylindra.
Najczęściej widać metalowe opaski/tuleje z mechanizmem zaciskowym oraz szczypce do rozszerzania pierścieni. Opaski mają kształt cylindra i śrubę/zamek do regulacji średnicy. Takie elementy kojarzą się z pracami w cylindrze, a nie z wężami czy elektryką.
"Wciskanie na siłę" może zagiąć lub złamać pierścień i porysować gładź cylindra. Kompresor ściska pierścienie równomiernie, utrzymuje je w rowkach i pozwala kontrolowanie wprowadzić tłok do cylindra. To szybsze, bezpieczniejsze i bardziej powtarzalne.
Częste błędy to: niewłaściwe ustawienie zamków pierścieni (zbieganie się w jednej linii), użycie zbyt dużej siły bez opaski, pomylenie kolejności pierścieni oraz uszkodzenie pierścienia przy zakładaniu bez szczypiec. Skutkiem bywa spadek kompresji i nadmierne zużycie oleju.
Zwykle nie. Narzędzia do pierścieni tłokowych są projektowane do ściskania pierścieni w cylindrze i mają inną geometrię pracy niż narzędzia do opasek na wężach (ślimakowych lub sprężynowych). Do węży częściej stosuje się szczypce do opasek sprężynowych lub wkrętak/klucz do opasek ślimakowych.
Stosuje się szczypce do pierścieni tłokowych (rozpieracze), które rozszerzają pierścień równomiernie, ograniczając punktowe naprężenia. Dzięki temu pierścień łatwiej przełożyć przez tłok i osadzić w rowku bez skręcania i bez ryzyka pęknięcia.
Wymiana bywa potrzebna przy zużyciu objawiającym się spadkiem kompresji, dużym zużyciem oleju, dymieniem lub po demontażu tłoków w trakcie remontu. Decyzję podejmuje się po pomiarach (np. luzów, stanu cylindra) i ocenie elementów, a nie "z automatu".
Manszety przegubów też mają opaski i używa się szczypiec, ale są to narzędzia do zupełnie innego typu opasek (zacisk na manszecie). Zestaw do pierścieni tłokowych pracuje na małej średnicy i wymaga równomiernego ścisku pierścieni w cylindrze, co odróżnia go funkcjonalnie.
W praktyce czyści się powierzchnie, sprawdza próg zużycia, stan gładzi oraz smaruje olejem montażowym/olejem silnikowym zgodnie z procedurą warsztatową. Następnie ustawia pierścienie i używa opaski do ich ściśnięcia przed wsunięciem tłoka do cylindra.
Najpierw identyfikuj funkcję narzędzia (ściskanie, rozpieranie, blokowanie), potem miejsce użycia w pojeździe (silnik, elektryka, zawieszenie). Jeśli widzisz elementy "cylindryczne" do ścisku i odniesienie do pierścieni, najczęściej chodzi o montaż tłoka z pierścieniami.
info

To pytanie poprawnie rozwiązuje 58% zdających egzamin. średnie
