W instalacji wody zimnej z dolnym rozdziałem kluczową cechą jest położenie przewodu rozdzielczego: znajduje się on w dolnej części budynku (najczęściej w piwnicy, na parterze lub w przestrzeni technicznej). Z tego przewodu wykonywane są piony, które prowadzą wodę w górę do kondygnacji, a następnie wykonywane są podejścia do przyborów (punktów czerpalnych).

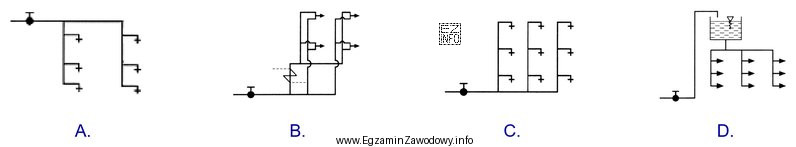

Odpowiedź "C" odpowiada temu opisowi, ponieważ na schemacie widać przewód główny umieszczony na dole oraz kilka pionów odchodzących od niego ku górze, a dopiero z pionów wykonane są odejścia do punktów poboru. To jest typowy znak rozpoznawczy rozdziału dolnego.
Pozostałe schematy są nieprawidłowe dla wskazanego układu, bo pokazują inne rozwiązanie lub inną instalację:
- Układ z przewodem głównym prowadzonym wysoko i rozprowadzaniem w dół odpowiada rozdziałowi górnemu, a nie dolnemu.
- Schematy zawierające elementy sugerujące obieg zamknięty, wymiennik/zasobnik lub dodatkowe pętle wskazują na układ przygotowania ciepłej wody i/lub cyrkulacji, a nie prostą instalację wody zimnej z rozdziałem dolnym.
- Schemat ze zbiornikiem i symboliką typową dla podgrzewu również nie pasuje do wody zimnej.
Wskazówka egzaminacyjna: przy pytaniach o rozdział górny/dolny najpierw znajdź na rysunku przewód rozdzielczy (najdłuższa "magistrala"), a dopiero potem oceniaj piony i podejścia. To najszybciej eliminuje pomyłki.
