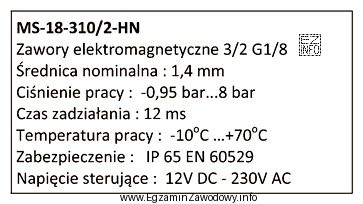

Pytanie sprawdza umiejętność poprawnego odczytania parametru granicznego z tabeli danych znamionowych zaworu oraz rozumienie, jak w praktyce opisuje się podciśnienie w układach pneumatycznych i próżniowych.
Dlaczego poprawne jest "0,95 bara"?
W tego typu zadaniach wartość maksymalna jest podana przez producenta jako dopuszczalny limit (wartość, której nie należy przekraczać). Jeżeli w tabeli dla danego typu/wykonania zaworu wskazano maksymalne podciśnienie 0,95 bar, to właśnie ta liczba jest odpowiedzią – wynika wprost z danych znamionowych, a nie z obliczeń.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "0,75 bara" – typowy błąd polega na odczytaniu wartości nominalnej albo innego parametru (np. zalecanego zakresu), zamiast wartości maksymalnej.
- "1 bar" – częsta pułapka wynika z automatycznego kojarzenia 1 bar jako wartości "pełnej skali" względem atmosfery. Jednak w zadaniu decyduje konkretny limit z tabeli producenta, a nie intuicja.
- "2 bary" – taka wartość bywa spotykana przy nadciśnieniu w instalacji, ale nie musi mieć związku z dopuszczalnym podciśnieniem dla tego zaworu; wybór może wynikać z heurystyki "największa liczba = maksymalna".
Wskazówka egzaminacyjna: najpierw znajdź w tabeli dokładnie parametr opisany jako "maksymalne podciśnienie/dopuszczalne podciśnienie", a dopiero potem porównuj odpowiedzi. Uważaj na to, czy tabela nie rozróżnia różnych króćców/portów lub warunków pracy – wtedy trzeba odczytać właściwą pozycję.
