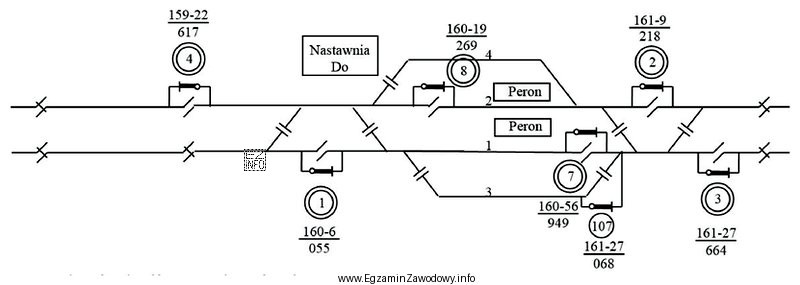

Schemat sekcjonowania sieci trakcyjnej to dokument używany w utrzymaniu i eksploatacji, którego celem jest pokazanie logicznego podziału sieci na odcinki (sekcje) oraz sposobu organizacji zasilania. Taki schemat pomaga w praktycznych zadaniach: planowaniu wyłączeń, określaniu obszaru oddziaływania awarii i koordynacji przełączeń tak, aby ograniczyć skutki dla ruchu kolejowego.
Odpowiedź "Schemat sekcjonowania sieci trakcyjnej." pasuje do dokumentacji utrzymania, bo akcentuje funkcję eksploatacyjną: gdzie znajdują się granice sekcji i jak można odseparować fragment sieci do prac lub w sytuacji awaryjnej.
Pozostałe propozycje są nieadekwatne, bo opisują inne typy dokumentów:
- "Rysunek konstrukcyjny sieci jezdnej" dotyczy głównie rozwiązań mechanicznych i wykonawczych (elementy, wymiary, detale mocowań). To inny cel niż podział na sekcje zasilania.
- "Plan izolacji torów i rozjazdów." odnosi się do zagadnień izolacji w torach/rozjazdach (np. dla obwodów torowych), a nie do sekcjonowania sieci trakcyjnej.
- "Projekt sieci, według którego sieć została wybudowana." to dokumentacja projektowa/budowlana. W utrzymaniu korzysta się częściej z dokumentów eksploatacyjnych, które opisują konfigurację istotną dla pracy sieci, nawet jeśli sama sieć była budowana na podstawie projektu.
Wskazówka egzaminacyjna: jeżeli dokument pokazuje podział oraz granice odcinków istotnych dla zasilania i wyłączeń, to zwykle jest to schemat sekcjonowania (funkcja eksploatacyjna), a nie rysunek konstrukcyjny (funkcja wykonawcza).
