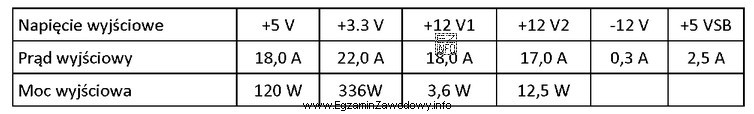

Nominalna (ciągła) moc wyjściowa zasilacza to taka moc, którą zasilacz może oddawać w sposób stały przy dopuszczalnych warunkach pracy. W zadaniu dane potrzebne do obliczeń są podane w tabeli parametrów.
Obliczanie wykonuje się w typowy sposób:
- Krok 1: Z tabeli odczytaj napięcie wyjściowe danej linii (U) oraz maksymalny prąd obciążenia (I).
- Krok 2: Dla każdej linii policz moc: P = U · I. Przykładowo linia o napięciu 12 V i prądzie 10 A ma moc 120 W.
- Krok 3: Zsumuj moce tych linii, które zgodnie z tabelą mogą być obciążone jednocześnie, uwzględniając ewentualne ograniczenia łączne (np. wspólny limit mocy dla kilku linii).
Wynik obliczeń dla wartości podanych w tej konkretnej tabeli daje 472,1 W, dlatego taka odpowiedź jest poprawna.
Dlaczego pozostałe propozycje są błędne? Wartości typu 336,0 W lub 456,0 W zwykle wynikają z pominięcia części linii, nieuwzględnienia którejś gałęzi lub wykonania mnożenia na złej parze U i I. Z kolei 576,0 W często pojawia się, gdy ktoś bezkrytycznie dodaje maksymalne moce wszystkich linii, mimo że tabela może narzucać limit łączny, przez co taka suma nie jest dopuszczalną mocą ciągłą.
Wskazówka egzaminacyjna: zawsze pilnuj jednostek (V, A, W) i sprawdź, czy tabela zawiera rubryki "max combined power"/"łączna moc" dla grup linii. To najczęstsze miejsce popełniania błędów.
