KWALIFIKACJA ELE5 - CZERWIEC 2015



PYTANIE NR 40.

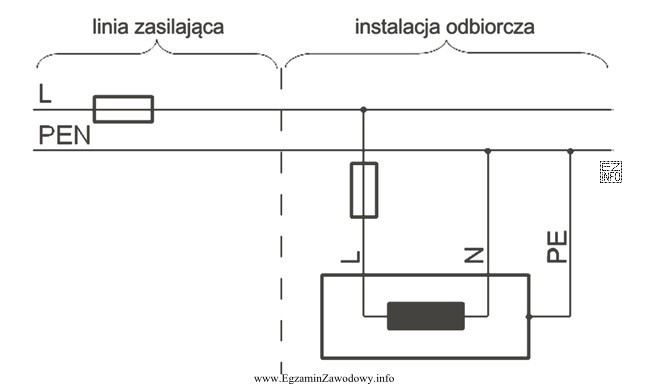

Jaka jest przyczyna długotrwałego występowania napięcia fazowego na obudowie odbiornika w układzie pokazanym na schemacie?
Ilustracja przedstawia schemat elektryczny, który jest częścią pytania egzaminacyjnego dla kwalifikacji technik elektryk.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przerwa w przewodzie PEN powoduje "oderwanie" punktu odniesienia (neutralno-ochronnego) dla instalacji. W efekcie obudowa połączona z PEN może przyjąć potencjał zbliżony do fazowego i utrzymywać go dłużej, bo nie musi powstać prąd zwarciowy wyzwalający zabezpieczenie. Zwarcia L–PE/L–PEN zwykle skutkują szybkim wyłączeniem.

Pełne wyjaśnienie:

W typowym układzie TN przewód ochronny (PE) lub ochronno-neutralny (PEN) utrzymuje części przewodzące dostępne (np. metalową obudowę odbiornika) na potencjale zbliżonym do ziemi oraz zapewnia drogę dla prądu uszkodzeniowego, aby zabezpieczenia mogły zadziałać.

Dlaczego poprawna jest odpowiedź "Przerwa w przewodzie PEN linii zasilającej."?
Gdy dojdzie do przerwania PEN w linii zasilającej, instalacja "za przerwą" traci pewne połączenie z punktem neutralnym/ziemią. W zależności od obciążeń i połączeń, punkt wspólny może się przemieścić potencjałowo, a obudowy podłączone do PEN mogą osiągnąć potencjał zbliżony do napięcia fazowego względem ziemi. Co istotne, zjawisko może mieć charakter długotrwały, bo nie musi powstać klasyczny prąd zwarciowy o dużej wartości, który natychmiast wyzwoli zabezpieczenie nadprądowe.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Przerwa w przewodzie PE przy odbiorniku." – przerwa PE pogarsza ochronę, ale sama nie "wytwarza" napięcia fazowego na obudowie. Aby na obudowie pojawiło się napięcie, zwykle potrzebne jest dodatkowe uszkodzenie (np. przebicie L na obudowę). Wtedy, przy przerwanym PE, napięcie może się utrzymywać, ale opis w zadaniu wskazuje na przyczynę w układzie zasilania typową dla PEN.
  • "Zwarcie przewodów L i PE przy odbiorniku." – takie zwarcie zwykle powoduje duży prąd uszkodzeniowy i szybkie zadziałanie zabezpieczenia (bezpiecznik/wyłącznik nadprądowy, a często również RCD, jeśli jest). Nie pasuje do warunku długotrwałego utrzymywania się napięcia.
  • "Zwarcie przewodów L i PEN linii zasilającej." – analogicznie, zwarcie fazy do PEN powinno wytworzyć znaczny prąd zwarciowy i doprowadzić do samoczynnego wyłączenia zasilania, więc nie opisuje stanu "trwającego długo".

Wskazówka egzaminacyjna: jeśli w treści pojawia się "długotrwałe napięcie na obudowie", często chodzi o sytuacje, w których nie ma warunków do szybkiego zadziałania zabezpieczenia. Przerwa PEN jest klasycznym przykładem niebezpiecznego uszkodzenia, bo może przenieść potencjał na dostępne metalowe elementy bez natychmiastowego wyłączenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przewód PEN i gdzie się go spotyka?
Przewód PEN łączy funkcję ochronną i neutralną w jednym przewodzie. Spotyka się go w częściach instalacji wykonanych w układzie TN-C lub w odcinkach zasilania przed rozdziałem na osobne przewody PE i N. Jego uszkodzenie jest szczególnie niebezpieczne dla ochrony przeciwporażeniowej.
Dlaczego przerwa w PEN może dać napięcie na obudowie urządzenia?
Po przerwaniu PEN obudowy połączone z tym przewodem mogą utracić "pewne" odniesienie do ziemi. Wtedy, przy pracy odbiorników, potencjał punktu wspólnego może się przemieścić i na obudowie może pojawić się napięcie względem ziemi, nawet zbliżone do fazowego.
Czy przerwa w samym PE przy odbiorniku zawsze powoduje napięcie na obudowie?
Nie zawsze. Przerwa PE oznacza brak skutecznej drogi ochronnej, ale aby na obudowie pojawiło się napięcie, zwykle musi wystąpić dodatkowe uszkodzenie (np. przebicie fazy na obudowę). Bez tego obudowa może pozostać "pływająca", lecz niekoniecznie pod napięciem fazowym.
Jak odróżnić w zadaniu przerwę PEN od zwarcia L–PE?
Wskazówką jest czas trwania zjawiska. Zwarcie L–PE zwykle powoduje duży prąd uszkodzeniowy i szybkie zadziałanie zabezpieczenia, więc napięcie nie jest "długotrwałe". Przerwa PEN może utrzymywać stan niebezpieczny bez natychmiastowego wyłączenia.
Kiedy zwarcie L do PE lub PEN powoduje szybkie wyłączenie zasilania?
Gdy pętla zwarcia ma odpowiednio małą impedancję, prąd uszkodzeniowy jest duży i zabezpieczenie nadprądowe wyłącza zasilanie w krótkim czasie. Dodatkowo wyłącznik różnicowoprądowy może zadziałać, jeśli prąd upływu popłynie inną drogą niż przewód neutralny.
Jakie zagrożenie dla instalacji gazowej wiąże się z napięciem na obudowach?
Napięcie na metalowych częściach dostępnych zwiększa ryzyko porażenia oraz powstania różnic potencjałów między elementami instalacji (np. rurami, urządzeniami). W obiektach z instalacją gazową szczególnie ważne jest wyrównanie potencjałów i eliminacja uszkodzeń, które mogą wprowadzać niebezpieczne napięcia.
Jak sprawdza się ciągłość przewodu ochronnego w praktyce?
Stosuje się pomiary ciągłości przewodów ochronnych odpowiednim miernikiem (niska rezystancja połączeń). Badanie wykonuje się przy wyłączonym zasilaniu, według procedur BHP. Wynik pomaga ocenić, czy PE/PEN zapewnia skuteczną drogę dla prądu uszkodzeniowego.
Dlaczego przerwa w PEN bywa trudna do wykrycia bez pomiarów?
Bo instalacja może nadal "działać" (odbiorniki świecą, urządzenia pracują), a objawy mogą być zmienne i zależne od obciążenia. Dopiero pomiar napięć względem ziemi oraz kontrola ciągłości i połączeń ochronnych ujawniają, że punkt neutralno-ochronny nie ma prawidłowego odniesienia.
Jakie są typowe objawy uszkodzenia PEN w budynku?
Możliwe objawy to nietypowe napięcia na obudowach, "kopanie" urządzeń, migotanie oświetlenia, wahania napięć w gniazdach oraz problemy z pracą elektroniki. Objawy mogą pojawiać się okresowo, zależnie od włączanych odbiorników i jakości połączeń.
Jak przygotować się do zadań o PE, N i PEN na egzaminie?
Warto opanować role przewodów PE/N/PEN, typowe układy sieciowe (TN) oraz logikę: zwarcie zwykle daje szybkie zadziałanie zabezpieczenia, a przerwa przewodu ochronno-neutralnego może tworzyć stan długotrwale niebezpieczny. Ćwicz analizę skutków usterek na schematach.
info

To pytanie poprawnie rozwiązuje 55% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że przerwa w przewodzie PEN powoduje "oderwanie" punktu odniesienia (neutralno-ochronnego) dla instalacji.

Materiały:

  • Podręczniki i skrypty z elektrotechniki instalacyjnej (ochrona przeciwporażeniowa, układy TN)
  • Materiały szkoleniowe SEP dotyczące ochrony przeciwporażeniowej i przewodów PE/PEN
  • Instrukcje eksploatacji i zasady BHP przy pracach w pobliżu instalacji elektrycznych w obiektach z instalacją gazową
