W miernikach analogowych odczyt ze skali (liczba działek) trzeba przeliczyć na wartość fizyczną zgodnie z ustawionym zakresem pomiarowym. Skala bywa opisana np. 0–100, natomiast zakres może wynosić 200 mA, więc jedna działka nie musi oznaczać 1 mA.
1) Przeliczenie wskazania na prąd

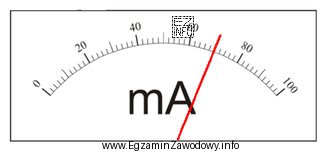

Jeżeli skala ma 0–100 działek, a wybrany zakres to In=200 mA, to stała miernika wynosi:
C = 200 mA / 100 dz = 2 mA/dz.
Wskazanie 70 działek daje więc:
I = 70 dz · 2 mA/dz = 140 mA.
2) Błąd graniczny z klasy dokładności
Klasa dokładności 0,5 oznacza, że maksymalny błąd bezwzględny jest równy 0,5% wartości końcowej zakresu (pełnej skali dla danego zakresu), a nie 0,5% odczytu. Zatem:
ΔI = (0,5 · 200 mA) / 100 = 1 mA.
3) Zapis wyniku
Wynik pomiaru z błędem granicznym zapisujemy jako (140±1) mA.
Dlaczego pozostałe odpowiedzi są błędne?
- (70±1) mA oraz (70±2) mA wynikają z typowego błędu: potraktowania liczby działek jako miliamperów (brak zastosowania mnożnika 2 mA/dz).
- (140±2) mA zawiera poprawną wartość prądu, ale zawyżony błąd; dla klasy 0,5 i zakresu 200 mA błąd graniczny wynosi 1 mA, a nie 2 mA.
Wskazówka egzaminacyjna: zawsze sprawdź (a) ile działek ma skala, (b) jaki zakres ustawiono, i dopiero potem licz stałą miernika oraz błąd z klasy dokładności odniesiony do pełnego zakresu.
