KWALIFIKACJA ELE5 - STYCZEŃ 2018

PYTANIE NR 10.
Jaki będzie efekt przesterowania przekształtnika w układzie napędowym przedstawionym na rysunku, wywołanego chwilowym wzrostem momentu obciążenia pracującego silnika, jeżeli wielkością kontrolowaną na wyjściu układu jest jego prędkość obrotowa?

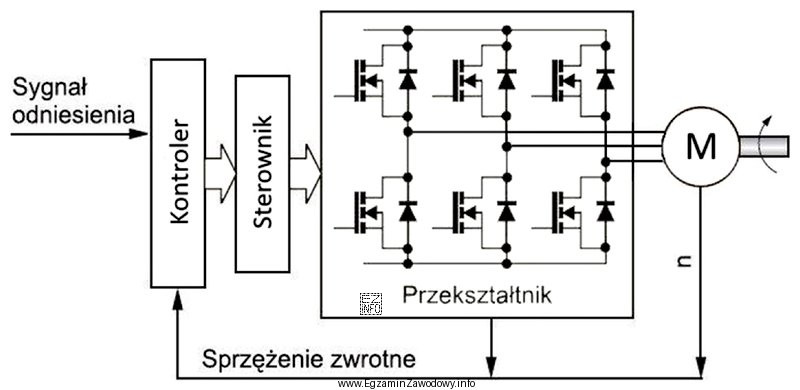

Ilustracja przedstawia schemat blokowy układu napędowego z przekształtnikiem, który jest używany w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzrost momentu obciążenia powoduje chwilowy spadek prędkości (większy poślizg), co w pętli sprzężenia zwrotnego daje uchyb.
Regulator zwiększa sterowanie przemiennika, aby podnieść prędkość. W sterowaniu skalarowym utrzymuje się U/f≈const, więc wraz ze wzrostem częstotliwości rośnie też napięcie zasilające silnik.

Pełne wyjaśnienie:

W układzie napędowym z zamkniętą pętlą regulacji prędkości czujnik (sprzężenie zwrotne oznaczone zwykle jako n) mierzy prędkość obrotową silnika i porównuje się ją z wartością zadaną. Gdy następuje chwilowy wzrost momentu obciążenia, silnik indukcyjny ma tendencję do chwilowego spadku prędkości, ponieważ rośnie poślizg i potrzeba większego momentu elektromagnetycznego.

Regulator "widzi" spadek prędkości jako uchyb regulacji (prędkość rzeczywista jest mniejsza od zadanej) i zwiększa sygnał sterujący przemiennikiem częstotliwości. W typowym sterowaniu skalarowym U/f (utrzymywanie w przybliżeniu stałego stosunku napięcia do częstotliwości) przemiennik, aby przywrócić prędkość, podnosi częstotliwość napięcia wyjściowego, co zwiększa prędkość pola wirującego (prędkość synchroniczną). Jednocześnie zwiększa napięcie proporcjonalnie do częstotliwości, aby nie osłabić strumienia w maszynie i zachować zdolność wytwarzania momentu.

Dlatego poprawny efekt to zwiększenie częstotliwości i zwiększenie napięcia zasilającego silnik. Odpowiedzi z obniżeniem częstotliwości prowadziłyby do dalszego zmniejszenia prędkości (działanie przeciwne do celu regulacji). Odpowiedzi ze wzrostem częstotliwości, ale spadkiem napięcia oznaczają osłabienie strumienia (spadek możliwości momentowych), co utrudniałoby kompensację większego obciążenia. Z kolei spadek obu parametrów byłby typowy raczej dla zmniejszenia prędkości zadanej, a nie reakcji na zakłócenie przy kontroli prędkości na wyjściu układu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Przemiennik częstotliwości (falownik) wytwarza zasilanie AC o regulowanej częstotliwości i zwykle także napięciu. Dzięki temu można płynnie sterować prędkością silnika prądu przemiennego oraz poprawnie reagować na zmiany obciążenia w układach automatyki.
W silnikach AC prędkość pola wirującego (synchroniczna) zależy od częstotliwości. Zwiększenie częstotliwości powoduje wzrost prędkości synchronicznej, a więc umożliwia wzrost prędkości obrotowej silnika. Przy obciążeniu występuje poślizg, ale trend zależności od f pozostaje.
W sterowaniu skalarowym U/f utrzymuje się w przybliżeniu stały stosunek napięcia do częstotliwości, aby zachować strumień magnetyczny w maszynie. Gdyby zwiększyć tylko częstotliwość bez napięcia, strumień by osłabł, a silnik mógłby nie wytworzyć wymaganego momentu.
Zwykle prędkość ma tendencję do chwilowego spadku, ponieważ rośnie poślizg i potrzeba większego momentu elektromagnetycznego. W układzie z regulacją prędkości spadek jest sygnałem zakłócenia, które regulator próbuje skompensować zwiększając wysterowanie przemiennika.
Nie. W pętli zamkniętej ze sprzężeniem zwrotnym od prędkości regulator dąży do minimalizacji uchybu. Wzrost obciążenia powoduje chwilowe odchylenie, ale układ może je skompensować, np. przez zwiększenie częstotliwości i napięcia na wyjściu przemiennika.
W schemacie blokowym szukaj sygnału sprzężenia zwrotnego prowadzącego z silnika do regulatora (często oznaczanego jako n dla prędkości). Jeśli ten sygnał wraca do bloku kontrolera, oznacza to regulację w pętli zamkniętej, a nie sterowanie bez sprzężenia.
Jeśli kontrolowana jest prędkość i obciążenie ją obniża, regulator powinien działać w kierunku przywrócenia prędkości. Zmniejszenie częstotliwości obniża prędkość synchroniczną, więc pogłębiłoby problem zamiast go korygować. To typowy błąd mylenia kierunku działania układu regulacji.
Typowe przykłady to przenośniki taśmowe, wentylatory, pompy, mieszadła i podajniki. W wielu z nich obciążenie zmienia się w czasie. Regulacja prędkości z przemiennikiem i sprzężeniem zwrotnym pozwala utrzymać wymaganą prędkość procesu mimo zakłóceń.
Częste pomyłki to: traktowanie układu jak otwartego (bez kompensacji), wybór "tylko częstotliwość" bez napięcia, oraz kierowanie się samym słowem "przesterowanie" zamiast analizą uchybu prędkości. Pomaga myślenie: spadek prędkości → regulator zwiększa sterowanie.
Najpierw ustal, co jest wielkością regulowaną (tu: prędkość). Potem określ, jak zakłócenie wpływa na tę wielkość (wzrost obciążenia zwykle zmniejsza prędkość). Na końcu wybierz odpowiedź zgodną z działaniem regulatora i sposobem sterowania (np. U/f: f i U rosną razem).
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

Eksperci podkreślają: "Wzrost momentu obciążenia powoduje chwilowy spadek prędkości (większy poślizg), co w pętli sprzężenia zwrotnego daje uchyb.Regulator zwiększa sterowanie przemiennika, aby podnieść prędkość."

Źródła:

  • Wikipedia: Variable-frequency drive — https://en.wikipedia.org/wiki/Variable-frequency_drive (accessed 2026-02-27)
  • Wikipedia: V/f control — https://en.wikipedia.org/wiki/V/f_control (accessed 2026-02-27)
  • Wikipedia: Induction motor — https://en.wikipedia.org/wiki/Induction_motor (accessed 2026-02-27)

Materiały:

  • Podręczniki/opracowania z napędów elektrycznych: przemienniki częstotliwości i metody sterowania silników AC
  • Materiały dydaktyczne z automatyki: pętla regulacji, uchyb, odpowiedź na zakłócenie
  • Dokumentacje techniczne przemienników częstotliwości (sekcje o sterowaniu skalarowym U/f)
