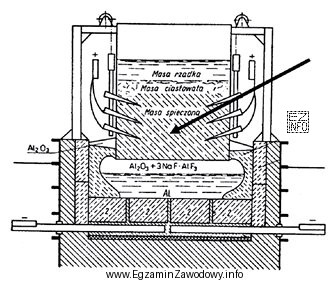

W wannie elektrolitycznej do otrzymywania aluminium kluczowe są elektrody: anoda i katoda. Poprawne rozpoznanie elementu na rysunku opiera się na zrozumieniu roli tych części w obwodzie elektrolizy oraz ich typowego umiejscowienia w urządzeniu.
Anoda to elektroda, na której zachodzi utlenianie. W przemysłowej elektrolizie aluminium anody są często wykonywane z materiałów węglowych i pracują jako elementy "zużywalne" w sensie chemicznym (uczestniczą pośrednio w reakcjach zachodzących w kąpieli elektrolitycznej). Dlatego wskazanie na rysunku elementu będącego elektrodą dodatnią odpowiada odpowiedzi "anodę".
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Blok węglowy – może występować jako element wyłożenia/element konstrukcyjny części katodowej, ale sama obecność węgla nie przesądza, że chodzi o anodę. To typowa pułapka: utożsamienie materiału z funkcją.
- Katoda – jest elektrodą, na której zachodzi redukcja, i w wannie pełni inną rolę niż anoda. Jej położenie i sposób wykonania są inne niż elementów anodowych.
- Warstwa cegieł izolacyjnych – to część konstrukcji zapewniająca izolację cieplną i ochronę obudowy, nie jest elektrodą i nie bierze bezpośredniego udziału w przewodzeniu prądu w procesie elektrolizy.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się elementy "materiałowe" (np. cegły izolacyjne) oraz "funkcyjne" (anoda/katoda), zwykle pytanie dotyczy funkcji w procesie. Warto wtedy powiązać nazwę z reakcją: anoda = utlenianie, katoda = redukcja.
