KWALIFIKACJA ELE2 - CZERWIEC 2014



PYTANIE NR 4.

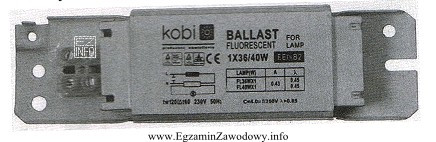

Jaki element oprawy oświetleniowej przedstawiono na rysunku?
Ilustracja przedstawia dławik, który jest elementem oprawy oświetleniowej, używanym w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłową odpowiedzią jest dławik (statecznik magnetyczny), który w oprawach do świetlówek i lamp wyładowczych ogranicza prąd i stabilizuje pracę źródła. Zapłonnik służy do inicjacji zapłonu, a kondensatory pełnią funkcję przeciwzakłóceniową lub kompensacji mocy biernej, nie zastępują dławika.

Pełne wyjaśnienie:

Dławik (często nazywany też statecznikiem magnetycznym) to element indukcyjny stosowany w klasycznych oprawach do świetlówek oraz innych źródeł wyładowczych. Jego główną rolą jest ograniczenie prądu płynącego przez lampę i stabilizacja warunków pracy, ponieważ źródła wyładowcze nie mogą być zasilane "na wprost" z sieci bez elementu ograniczającego prąd.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Zapłonnik – jest elementem inicjującym zapłon (w układach świetlówkowych współpracuje z dławikiem), ale nie pełni roli ogranicznika prądu w stanie ustalonej pracy. Zapłonnik ma inną konstrukcję i funkcję niż dławik.
  • Kondensator przeciwzakłóceniowy – jego zadaniem jest ograniczanie zakłóceń (np. od iskrzenia styków lub impulsów), poprawa kompatybilności elektromagnetycznej i tłumienie niepożądanych składowych. Nie zastępuje elementu indukcyjnego wymaganego do stabilizacji prądu lampy.
  • Kondensator do poprawy współczynnika mocy – służy do kompensacji mocy biernej (poprawy cos φ) w obwodach, w których dławik powoduje przesunięcie fazowe. Jest to element "uzupełniający" układ, a nie element podstawowy ograniczający prąd źródła.

Wskazówka egzaminacyjna: jeśli na rysunku widać element o charakterze "cewki/rdzenia" typowy dla statecznika magnetycznego, najczęściej będzie to dławik. Kondensatory zwykle są elementami pojemnościowymi o innej obudowie, a zapłonnik w klasycznych oprawach jest niewielkim modułem/bańką przeznaczoną do zapłonu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest dławik w oprawie oświetleniowej?
Dławik (statecznik magnetyczny) to element indukcyjny, który ogranicza prąd w obwodzie lampy wyładowczej lub świetlówki i stabilizuje jej pracę. Bez niego prąd mógłby rosnąć niekontrolowanie. W klasycznych oprawach współpracuje też z zapłonnikiem.
Jak odróżnić dławik od zapłonnika na rysunku lub w oprawie?
Dławik jest zwykle większym elementem o budowie cewki na rdzeniu (cięższy, "transformatoropodobny"). Zapłonnik najczęściej jest małym modułem przeznaczonym do inicjacji zapłonu świetlówki. Najpewniejsze jest porównanie oznaczeń i parametrów na obudowie.
Dlaczego w oprawach świetlówkowych stosuje się zapłonnik?
Zapłonnik wytwarza warunki do zapłonu: powoduje wstępne podgrzanie elektrod i generuje impuls napięciowy (we współpracy z dławikiem), który inicjuje wyładowanie w rurze. Po zapłonie przestaje aktywnie działać, a stabilizację prądu przejmuje dławik.
Do czego służy kondensator przeciwzakłóceniowy w oprawie?
Kondensator przeciwzakłóceniowy ogranicza zakłócenia elektromagnetyczne i impulsy powstające w czasie pracy układu (np. przy przełączaniu, zapłonie). Pomaga spełnić wymagania kompatybilności elektromagnetycznej i zmniejsza wpływ oprawy na inne urządzenia w instalacji.
Co daje kondensator do poprawy współczynnika mocy w oświetleniu?
Kondensator do poprawy współczynnika mocy kompensuje moc bierną indukcyjną, którą wprowadza dławik. W efekcie poprawia cos φ całego obwodu i może zmniejszyć obciążenie prądowe instalacji. Nie pełni jednak funkcji ograniczania prądu lampy.
Kiedy stosuje się statecznik magnetyczny, a kiedy elektroniczny?
Statecznik magnetyczny (dławik) spotyka się w starszych lub prostszych oprawach do świetlówek i lamp wyładowczych. Statecznik elektroniczny stosuje się w nowocześniejszych rozwiązaniach: jest lżejszy, zwykle poprawia parametry pracy (np. brak migotania) i często nie wymaga klasycznego zapłonnika.
Jakie objawy wskazują na uszkodzony dławik w oprawie?
Typowe objawy to: brak zapłonu mimo sprawnego źródła i zapłonnika, nadmierne nagrzewanie się elementu, buczenie, spadek jasności lub niestabilna praca. Diagnozę wykonuje się przez oględziny, pomiary oraz podstawienie sprawnego elementu o właściwych parametrach.
Czy kondensator może zastąpić dławik w układzie świetlówki?
Nie. Dławik jest elementem niezbędnym do ograniczenia prądu i stabilizacji pracy lampy wyładowczej w układach klasycznych. Kondensatory mają inne zadania: tłumienie zakłóceń lub kompensacja mocy biernej. Zastąpienie dławika kondensatorem zmienia działanie układu i nie spełnia tej samej funkcji.
Dlaczego w pytaniach egzaminacyjnych pojawia się dławik, skoro dominuje LED?
W programie zawodu elektryk nadal spotyka się zagadnienia dotyczące starszych instalacji i modernizacji, gdzie pracują oprawy świetlówkowe lub wyładowcze. Umiejętność rozpoznania dławika i zapłonnika pomaga w serwisie, diagnostyce oraz bezpiecznej wymianie osprzętu w istniejących obiektach.
Jak przygotować się do rozpoznawania elementów opraw na egzaminie?
Ucz się przez porównywanie zdjęć i schematów: dławik, zapłonnik, kondensatory. Zwracaj uwagę na funkcję w układzie (ograniczenie prądu, zapłon, kompensacja, filtracja). Pomaga też zapamiętanie typowych miejsc montażu w oprawie oraz oznaczeń na obudowie.
info

Około 64% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Prawidłową odpowiedzią jest dławik (statecznik magnetyczny), który w oprawach do świetlówek i lamp wyładowczych ogranicza prąd i stabilizuje pracę źródła."

Materiały:

  • Materiały dydaktyczne z techniki świetlnej dla zawodu elektryk (oprawy do świetlówek i lamp wyładowczych)
  • Instrukcje serwisowe opraw świetlówkowych ze statecznikiem magnetycznym (opisy elementów: dławik, zapłonnik, kondensator)
  • Podstawy elektrotechniki: elementy RLC i ich rola w obwodach prądu przemiennego
