PYTANIE NR 26.

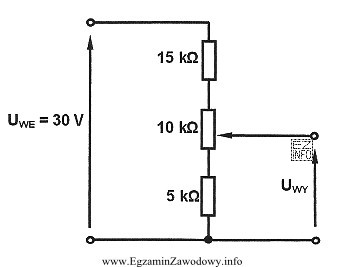

Jaki jest zakres regulacji dzielnika napięcia, którego schemat przedstawiono na rysunku?
Jaki jest zakres regulacji dzielnika napięcia, którego schemat
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zakres regulacji napięcia wyjściowego UWY w przedstawionym dzielniku napięcia wynosi od 5 V do 15 V, co odpowiada sytuacji, gdy ślizgacz jest ustawiony między rezystorami 10 kΩ i 5 kΩ (minimalne napięcie wyjściowe) oraz na końcu rezystora 5 kΩ (maksymalne napięcie wyjściowe). Odpowiedź "UWY = (5 do 15) V" jest zatem poprawna.
