Zadanie dotyczy minimalnego przekroju przewodów DY dobranego wyłącznie ze względu na obciążalność prądową długotrwałą (czyli taką, przy której przewód może pracować w sposób ciągły bez przekroczenia dopuszczalnej temperatury izolacji). Warunek do spełnienia ma postać: Idd ≥ I.
1) Obliczenie prądu odbiornika trójfazowego
W typowych zadaniach egzaminacyjnych (gdy nie podano cosφ) stosuje się zależność dla mocy czynnej w sieci 3-f: I = P/(√3·U).
Podstawienie danych: P = 10 kW = 10000 W, U = 400 V:
I = 10000 / (1,732 · 400) ≈ 14,43 A.
2) Dobór przekroju z tablic obciążalności

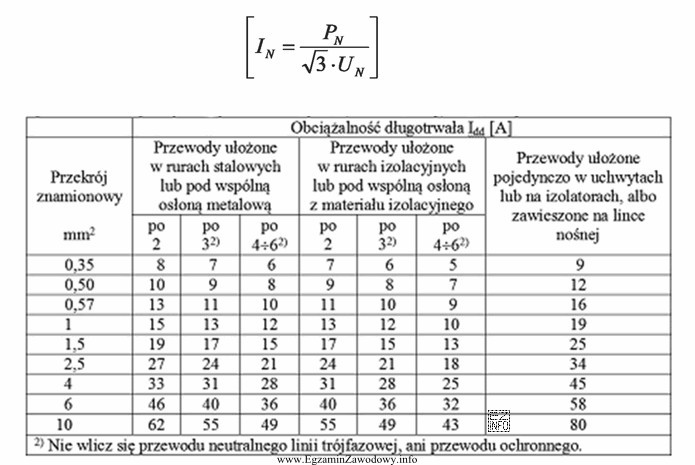

Przewody są ułożone w rurze izolacyjnej, więc trzeba użyć kolumny/tablicy dla tego sposobu ułożenia. Dla obwodu trójfazowego w doborze obciążalności przyjmuje się 3 żyły obciążone (zgodnie z przypisem w tablicy nie wlicza się przewodu neutralnego N ani ochronnego PE).
Wartości z tablic dla "rura izolacyjna, 3 żyły obciążone" wskazują m.in.:
- 1,0 mm² → 12 A (za mało, bo 12 A < 14,43 A),
- 1,5 mm² → 15 A (spełnia warunek, bo 15 A ≥ 14,43 A),
- 2,5 mm² → 21 A (również spełnia, ale nie jest minimalne),
- 4 mm² → 31 A (także spełnia, lecz przewymiarowane w kontekście pytania),
- 6 mm² → 40 A (także spełnia, lecz przewymiarowane).
Wniosek: minimalnym przekrojem spełniającym warunek obciążalności długotrwałej jest 1,5 mm².
Dlaczego pozostałe odpowiedzi nie pasują?
Odpowiedź "2,5 mm2" jest częstą pułapką: to bezpieczny i popularny przekrój w praktyce, ale pytanie wymaga minimum, a 1,5 mm² już spełnia Idd ≥ I. Odpowiedzi "4 mm2" i "6 mm2" również zapewniają odpowiednią obciążalność, jednak nie są minimalne, więc są niezgodne z treścią zadania.
Wskazówka egzaminacyjna: zawsze podkreśl w treści słowo minimalny i dobieraj najmniejszy przekrój, który spełnia warunek z tablicy dla właściwego sposobu ułożenia i właściwej liczby żył obciążonych.
