KWALIFIKACJA ELE2 - WRZESIEŃ 2015



PYTANIE NR 40.
Jaki rodzaj badania maszyny elektrycznej przedstawiony jest na rysunku?
Jaki rodzaj badania maszyny elektrycznej przedstawiony jest na rysunku?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

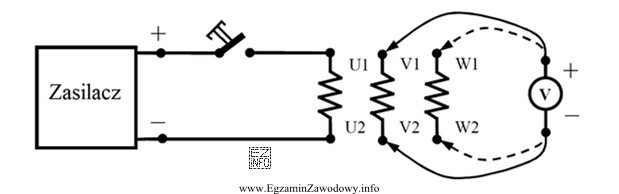

Na rysunku przedstawiono schemat połączeń do badania ustalenia początków i końców uzwojeń maszyny elektrycznej. Widać zasilacz, łącznik oraz woltomierz połączony z uzwojeniami. Przy zamykaniu łącznika, woltomierz wskaże wychylenie, które pozwoli ustalić, czy do zacisku "+" zasilacza podłączony jest początek uzwojenia (wtedy wychylenie wskazówki będzie w stronę wartości dodatnich).
