W instalacjach centralnego ogrzewania rozpoznanie typu układu najczęściej opiera się na dwóch niezależnych cechach:
- liczbie przewodów głównych (jednorurowa vs dwururowa),
- sposobie rozprowadzenia do odbiorników (trójnikowa vs rozdzielaczowa).

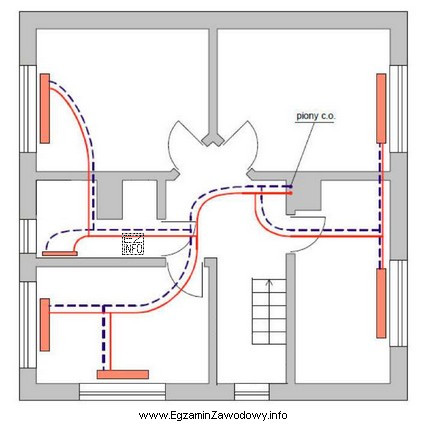

"Dwururowy trójnikowy." oznacza, że na schemacie powinny być widoczne dwa zasadnicze przewody: zasilający (doprowadza czynnik grzewczy do grzejników) oraz powrotny (odprowadza schłodzony czynnik). Grzejniki są do nich podłączane za pomocą krótkich odejść, a rozgałęzienia wykonuje się typowo trójnikami wzdłuż przebiegu przewodów.
Dlaczego pozostałe odpowiedzi nie pasują do tego rozpoznania?
- "Jednorurowy trójnikowy." sugeruje jeden przewód obiegowy, do którego grzejniki są włączane szeregowo (z obejściami lub bez). W takim układzie identyfikującym elementem jest pojedyncza "pętla" z kolejnymi wpięciami odbiorników, a nie wyraźnie rozdzielone zasilanie i powrót.
- "Dwururowy rozdzielaczowy." to układ, w którym rozprowadzenie do grzejników realizuje się z rozdzielacza (często w układzie gwiazdy), a do każdego odbiornika biegną oddzielne pary przewodów lub odrębne podejścia od rozdzielacza. Kluczowy znak rozpoznawczy to element zbiorczy (rozdzielacz) i wiele równoległych odejść.
- "Jednorurowy rozdzielaczowy." jest wewnętrznie mniej typowy w praktyce porównawczej na poziomie podstawowych schematów nauczania: rozdzielacz kojarzy się z rozdziałem zasilania i powrotu na wiele obwodów, a nie z jednym przewodem obiegowym. W zadaniach egzaminacyjnych zwykle odróżnia się tu wyraźnie "jedna rura w obiegu" od "dwie rury: zasilanie i powrót".
Wskazówka egzaminacyjna: patrz najpierw na to, czy na rysunku występują dwa równoległe przewody pełniące różne funkcje (zasilanie/powrót). Dopiero potem oceń, czy odbiorniki są zasilane przez trójniki po drodze, czy z jednego punktu rozdziału (rozdzielacza). Taka kolejność ogranicza pomyłki wynikające z pierwszego wrażenia.
