KWALIFIKACJA ELE2 - STYCZEŃ 2016



PYTANIE NR 3.

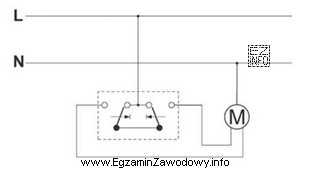

Jaki rodzaj łącznika zastosowany jest w obwodzie przedstawionym na schemacie?
Jaki rodzaj łącznika zastosowany jest w obwodzie przedstawionym na schemacie?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym schemacie widoczny jest łącznik, który steruje ruchem silnika (oznaczonego jako M). Tego typu łącznik jest typowy dla sterowania żaluzjami, gdzie jeden przycisk powoduje ruch w górę, a drugi w dół. Dlatego poprawną odpowiedzią jest "Żaluzjowy".
