KWALIFIKACJA INF1 - STYCZEŃ 2022 (test 2)



PYTANIE NR 17.

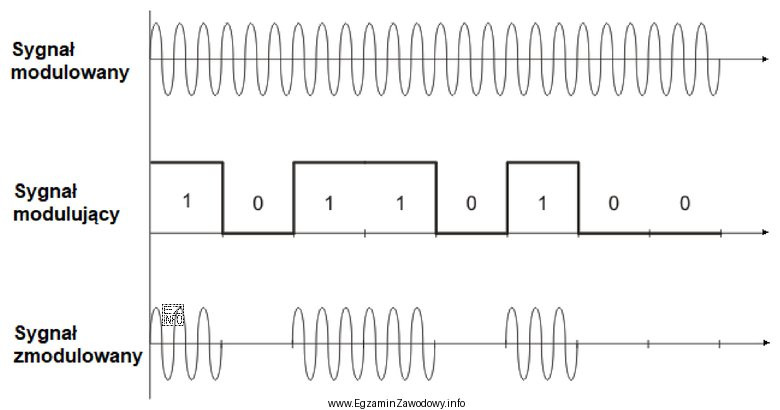

Jaki rodzaj modulacji został przedstawiony na przebiegu fali sygnału informacyjnego?
Jaki rodzaj modulacji został przedstawiony na przebiegu fali sygnału
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym obrazie widzimy trzy sygnały: sygnał modulowany, sygnał modulujący i sygnał zmodulowany. Sygnał modulujący jest sygnałem cyfrowym, który zmienia swoją wartość między 0 a 1. Sygnał zmodulowany pokazuje zmiany amplitudy w zależności od wartości sygnału modulującego, co jest charakterystyczne dla modulacji ASK. W modulacji ASK, amplituda sygnału nośnego jest zmieniana w zależności od wartości sygnału modulującego, co dokładnie obserwujemy na dołączonym obrazie.
