KWALIFIKACJA ELE5 - CZERWIEC 2015

PYTANIE NR 13.

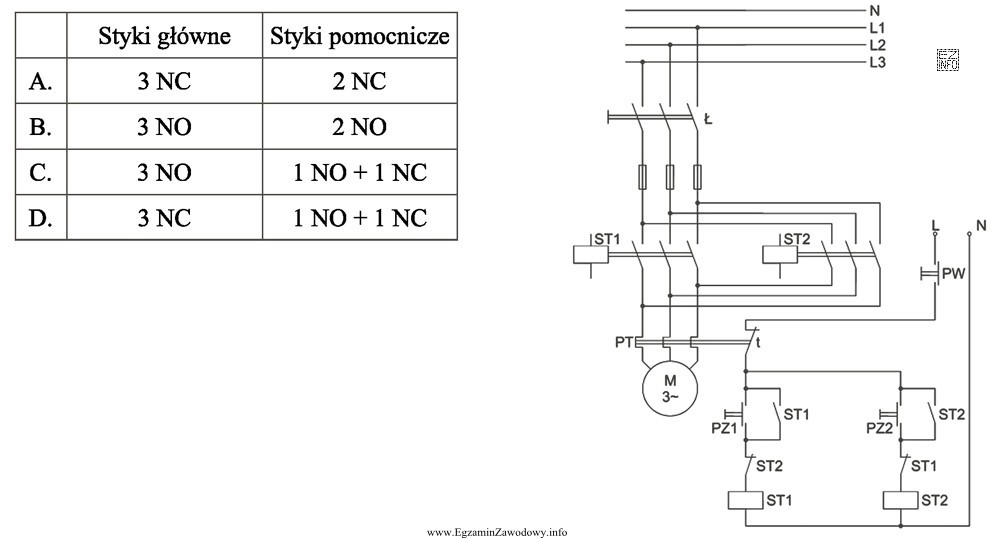

Jaki rodzaj oraz liczbę styków głównych i pomocniczych musi posiadać każdy ze styczników zastosowanych w układzie o przedstawionym schemacie połączeń?
Ilustracja przedstawia schemat połączeń elektrycznych, który jest częścią egzaminu zawodowego dla technika elektryka w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie nawrotnym silnika trójfazowego każdy stycznik musi przełączać trzy fazy w torze mocy, więc potrzebuje 3 styków głównych zwiernych (NO). W torze sterowania wymagane jest samopodtrzymanie cewki (1 styk pomocniczy NO) oraz blokada wzajemna, aby drugi stycznik nie mógł się załączyć (1 styk pomocniczy NC).

Pełne wyjaśnienie:

Układ nawrotny (rewersyjny) silnika trójfazowego zmienia kierunek obrotów przez zmianę kolejności faz doprowadzonych do silnika. W praktyce realizuje się to dwoma stycznikami, które łączą obwód mocy w dwóch konfiguracjach połączeń faz. Kluczowe jest, aby nigdy nie dopuścić do jednoczesnej pracy obu styczników, ponieważ prowadzi to do nieprawidłowego połączenia faz i groźby zwarcia międzyfazowego.

Styki główne w typowym układzie mocy dla silnika 3~ muszą przełączać trzy tory prądowe (L1, L2, L3). Dlatego na każdy stycznik przypadają 3 styki główne zwierne (NO). W schemacie styki te są pokazane jako styki normalnie otwarte, które zamykają się po zadziałaniu cewki stycznika.

Styki pomocnicze pracują w obwodzie sterowania i realizują dwie funkcje:

  • Podtrzymanie (samopodtrzymanie) – po naciśnięciu przycisku start cewka stycznika ma pozostać zasilona po puszczeniu przycisku. Do tego potrzebny jest 1 styk pomocniczy NO danego stycznika włączony równolegle do przycisku start.
  • Blokada wzajemna – aby włączony jeden kierunek uniemożliwił uruchomienie drugiego, w obwodzie cewki drugiego stycznika umieszcza się 1 styk pomocniczy NC pierwszego stycznika (i odwrotnie). Po załączeniu stycznika jego styk NC rozwiera obwód drugiej cewki.

Z tego wynika wymagana konfiguracja dla każdego stycznika: 3 NO główne oraz 1 NO + 1 NC pomocnicze.

Pozostałe konfiguracje są błędne typowo z dwóch powodów: warianty ze stykami głównymi NC nie pasują do sposobu załączania obwodu mocy silnika stycznikiem (standardowo stosuje się styki zwierne NO), a warianty z samymi stykami pomocniczymi NO nie zapewniają blokady wzajemnej, co jest krytyczne w układzie nawrotnym.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Układ nawrotny (rewersyjny) służy do zmiany kierunku obrotów silnika 3~ przez zamianę kolejności faz zasilających. Najczęściej realizuje się go dwoma stycznikami, które przełączają połączenia faz w torze mocy, a w torze sterowania mają podtrzymanie i blokadę wzajemną.
Dwa styczniki umożliwiają załączenie silnika w dwóch różnych konfiguracjach kolejności faz. Jeden odpowiada za "kierunek 1", drugi za "kierunek 2". Dzięki temu można bez przebudowy okablowania zmieniać kierunek pracy napędu, zachowując sterowanie przyciskami i zabezpieczeniami.
W torze mocy silnika trójfazowego stycznik musi jednocześnie przełączać trzy fazy, więc typowo potrzebuje 3 styków głównych. W schematach rozruchowych i nawrotnych są to styki zwierne (NO), które zamykają obwód dopiero po zadziałaniu cewki stycznika.
Styk pomocniczy NO realizuje samopodtrzymanie (podtrzymanie cewki). Po naciśnięciu przycisku start cewka stycznika zadziała, a następnie styk NO tego samego stycznika zamknie się i "podtrzyma" zasilanie cewki po puszczeniu przycisku, aż do wyłączenia stopem lub zabezpieczeniem.
Styk pomocniczy NC służy do blokady wzajemnej. Gdy jeden stycznik jest załączony, jego styk NC włączony w szereg z cewką drugiego stycznika rozwiera obwód i uniemożliwia przypadkowe włączenie drugiego kierunku. To chroni przed niebezpiecznym jednoczesnym załączeniem obu styczników.
W schematach sterowania styk NO jest rysowany jako normalnie otwarty (przerwa w stanie spoczynku), a styk NC jako normalnie zamknięty (z oznaczeniem rozwierania, często z "przekreśleniem"/markerem NC). Najpewniej sprawdzać funkcję w obwodzie: podtrzymanie zwykle jest NO, a blokada wzajemna – NC.
Najczęstsze pomyłki to: mylenie NO z NC w torze sterowania, przyjęcie "2 NO" zamiast "1 NO + 1 NC" (brak blokady), oraz błędne założenie, że styki główne mogą być NC. W praktyce trzeba zapewnić jednocześnie trzy tory mocy, podtrzymanie i blokadę wzajemną.
Układ nawrotny stosuje się wszędzie tam, gdzie napęd ma pracować w dwóch kierunkach, np. wciągarki, bramy przesuwne, przenośniki dwukierunkowe czy mechanizmy pozycjonujące. W infrastrukturze technicznej (także obiektów gazowych) może dotyczyć napędów wentylacji lub urządzeń transportowych.
W praktyce spotyka się blokadę mechaniczną między stycznikami, ale w schematach sterowania bardzo często stosuje się też blokadę elektryczną na stykach NC. Sama blokada mechaniczna ogranicza jednoczesne zadziałanie, jednak blokada elektryczna porządkuje logikę sterowania i ułatwia diagnostykę.
Najpierw rozpoznaj, czy to rewers: dwa styczniki i zamiana faz w torze mocy. Potem policz wymagania "na stycznik": 3 tory mocy → 3 styki główne NO. W sterowaniu szukaj samopodtrzymania (1 NO) i blokady wzajemnej (1 NC). To zwykle prowadzi do jednej jednoznacznej odpowiedzi.
