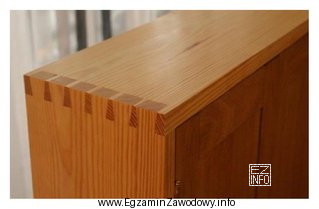

Na ilustracji widać narożnik wyrobu drewnianego z szeregiem zazębiających się elementów o trapezowym (rozszerzającym się na zewnątrz) kształcie. Taka geometria jest cechą charakterystyczną połączenia wczepowego skośnego, potocznie nazywanego "jaskółczym ogonem". Trapezowy/klinowy kształt powoduje mechaniczne zablokowanie elementów i zwiększa odporność naroża na rozrywanie.
O wyborze wariantu decyduje widoczność czół wczepów. W połączeniu odkrytym czoła (przekroje poprzeczne) wczepów są widoczne na obu zewnętrznych płaszczyznach łączonych elementów. Dokładnie to widać na zdjęciu: wzór wczepów jest obecny zarówno na jednej, jak i na drugiej widocznej stronie narożnika.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Wpustowe prostopadłe – połączenia wpustowe nie mają trapezowych wczepów; typowo występuje wpust i wypust o bokach równoległych (bardziej "prostokątnych"), bez klinowania jak w jaskółczym ogonie.
- Wpustowe uciosowe – to również połączenie wpustowe, ale wykonywane pod kątem (np. ucios 45°). Na ilustracji naroże jest łączone w sposób odpowiadający wczepom, a nie wpustom.
- Wczepowe skośne półkryte – w półkrytym jeden z zewnętrznych boków nie pokazuje czół wczepów (są schowane). Skoro na ilustracji czoła są widoczne na obu zewnętrznych powierzchniach, wariant półkryty odpada.
Wskazówka egzaminacyjna: najpierw oceń kształt "zębów" (trapez = wczepy skośne), a dopiero potem sprawdź, czy czoła są widoczne z obu stron (odkryte) czy z jednej ukryte (półkryte).
