KWALIFIKACJA MEC3 - CZERWIEC 2017

PYTANIE NR 5.
Jaki rodzaj połączenia pokazano na rysunku

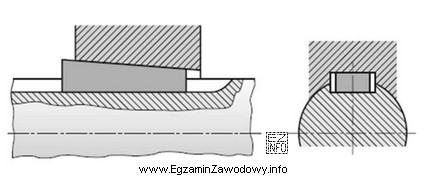

Ilustracja przedstawia dwa przekroje techniczne, które pokazują rodzaj połączenia klinowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie klinowe rozpoznaje się po zastosowaniu klina (często o kształcie zwężającym), który przenosi moment między wałem a piastą i może powodować docisk/rozpieranie.
Pozostałe opcje dotyczą innych elementów: kołka (ustalanie), wpustu (klucz pryzmatyczny) lub czółenka (inne rozwiązanie konstrukcyjne).

Pełne wyjaśnienie:

Połączenie klinowe to połączenie wału z piastą, w którym moment obrotowy przenoszony jest przez klin – element pośredni osadzony w odpowiednich gniazdach/rowkach. Na rysunku technicznym klin zwykle ma charakterystyczny kształt (często z pochyleniem lub zwężeniem), co odróżnia go od rozwiązań, w których element ma przekrój równomierny na długości.

Odpowiedź "Klinowe." jest właściwa, gdy na rysunku widać właśnie klin jako element łączący wał i piastę. Taki typ połączenia spotyka się m.in. w osadzeniach kół pasowych, kół zębatych czy sprzęgieł, gdy trzeba przenieść moment i jednocześnie zapewnić możliwość montażu/demontażu.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Kołkowe." – połączenia kołkowe kojarzą się z kołkiem ustalającym (często walcowym lub stożkowym). Kołek służy głównie do pozycjonowania elementów względem siebie; samo przenoszenie dużego momentu w układzie wał–piasta nie jest jego typową funkcją w tym ujęciu. Na rysunku kołek wygląda jak pręt/cylinder w otworach, a nie jak klin w rowku.
  • "Wpustowe." – wpust jest elementem podobnym funkcjonalnie, ale zwykle ma bardziej "równy" kształt (bez efektu klina/rozpierania). Jeśli rysunek pokazuje element o klinowym zwężeniu lub pracujący na zasadzie docisku, to jest to rozróżnienie na korzyść klina, nie wpustu.
  • "Czółenkowe." – ta nazwa odnosi się do innego rodzaju rozwiązania konstrukcyjnego; w typowych zadaniach rozpoznawczych nie będzie ono mylone z klasycznym klinem w rowku wału i piasty. Gdyby rysunek przedstawiał takie połączenie, widoczne byłyby inne cechy geometryczne niż klin.

Wskazówka egzaminacyjna: przy pytaniach "Jaki rodzaj połączenia pokazano na rysunku?" najpierw zidentyfikuj, jaki element pośredni występuje (klin/wpust/kołek) i gdzie jest osadzony (rowek czy otwór). Dopiero potem wybieraj nazwę połączenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Połączenie klinowe to sposób połączenia wału z piastą z użyciem klina jako elementu pośredniego. Klin współpracuje z gniazdami/rowkami i umożliwia przenoszenie momentu obrotowego między częściami, a w wielu rozwiązaniach powoduje także docisk elementów.
Szukaj elementu pośredniego w rowku wału i piasty, który ma cechy klina (np. zarys zwężający lub rozwiązanie sugerujące rozpieranie/docisk). Ważne jest też, czy element siedzi w rowku (a nie w otworze jak kołek) i jak wygląda jego przekrój.
W obu przypadkach występuje element w rowku wału i piasty, ale klin częściej kojarzy się z efektem klinowania (docisk/rozpieranie), natomiast wpust jest typowo elementem o bardziej stałym kształcie na długości. Na egzaminie decydują szczegóły geometrii z rysunku.
Kołek zwykle pracuje w otworach i służy przede wszystkim do ustalania wzajemnego położenia części lub zabezpieczenia przed przestawieniem. Klin jest elementem osadzanym w rowkach i typowo służy do przenoszenia momentu w układzie wał–piasta.
Stosuje się je tam, gdzie trzeba przenieść moment obrotowy między wałem a elementem osadzonym (np. kołem pasowym, kołem zębatym, sprzęgłem) i zapewnić pewne osadzenie. W praktyce mechanika-monterra ważne jest też, że taki węzeł połączeniowy da się serwisować i demontować.
Najczęściej myli się klin z wpustem, bo oba elementy "siedzą w rowku". Pułapka polega na pominięciu cech rozróżniających: kształtu elementu, sposobu pracy (klinowanie/docisk) i tego, jak pokazano go w przekroju. Warto patrzeć na geometrię, nie na skojarzenia.
Typowo są to: wał, piasta (np. koła) oraz klin jako element pośredni. Na rysunku często widać rowek w wale i odpowiadające gniazdo w piaście, w których osadzony jest klin. Dodatkowo mogą występować elementy zabezpieczające przed przesunięciem.
Tak, połączenia klinowe są stosowane m.in. po to, aby przenosić moment obrotowy z wału na piastę (lub odwrotnie). W zadaniach egzaminacyjnych jest to jedna z kluczowych funkcji odróżniających je od rozwiązań stricte ustalających, jak typowe połączenia kołkowe.
Ćwicz na zestawach rysunków: rozpoznawaj, czy element jest w rowku (klin/wpust) czy w otworze (kołek), i porównuj przekroje. Pomaga też nauka nazw i funkcji elementów maszyn oraz wykonywanie krótkich notatek: "co przenosi moment, co ustala, co zabezpiecza".
Najczęściej przy montażu kół pasowych, kół zębatych, sprzęgieł i innych elementów osadzanych na wałach. Mechanik-monter spotyka je podczas dopasowania piasty, kontroli rowka, ustawienia elementu na wale oraz podczas demontażu przy naprawach. Warto znać objawy zużycia rowka i luzów.
