W układach kotłowych spotyka się dwa klasyczne podejścia do sterowania mocą oddawaną do instalacji: regulację jakościową i regulację ilościową.

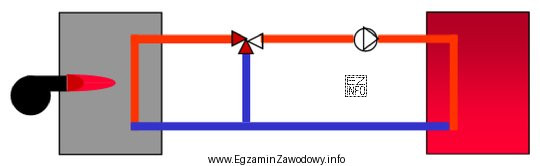

Regulacja jakościowa zmienia parametry czynnika grzewczego, przede wszystkim temperaturę zasilania. Osiąga się to często przez mieszanie wody gorącej z zasilania z wodą chłodniejszą z powrotu. Typowym elementem wykonawczym jest zawór trójdrogowy pełniący rolę mieszacza. Jeśli taki zawór jest wpięty na zasilaniu obiegu (przed odbiornikami), to jego przestawienie powoduje zmianę udziału strumienia gorącego i domieszkę powrotu, a więc bezpośrednio reguluje temperaturę wody kierowanej do instalacji. To odpowiada odpowiedzi: "Regulację jakościową przez zawór trójdrogowy zamontowany na zasilaniu."
Regulacja ilościowa polega natomiast na zmianie ilości czynnika, czyli w praktyce przepływu (np. dławienie, zmiana wydajności pompy, zawór dwudrogowy). W takim podejściu temperatura zasilania zwykle nie jest celem bezpośrednim, tylko skutkiem zmiany przepływu i odbioru ciepła.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Stwierdzenia o regulacji ilościowej z zaworem trójdrogowym są typową pomyłką: zawór 3D w roli mieszacza zasadniczo służy do kształtowania temperatury przez mieszanie, a nie do "dławienia" przepływu jako głównego celu regulacji.
- Warianty z "zamontowanym na powrocie" nie odpowiadają typowemu schematowi regulacji temperatury zasilania obiegu przez mieszacz na zasilaniu. Montaż na powrocie może występować w innych funkcjach (np. obejścia, ochrona powrotu), ale wtedy interpretacja rodzaju regulacji musi wynikać z konkretnego przebiegu strumieni na schemacie.
Wskazówka egzaminacyjna: najpierw nazwij przewody (zasilanie/powrót), potem sprawdź, czy element zmienia temperaturę (mieszanie) czy przepływ (dławienie/zmiana wydajności). To zwykle rozstrzyga "jakościowa vs ilościowa".
