KWALIFIKACJA BPO1 - CZERWIEC 2009



PYTANIE NR 7.

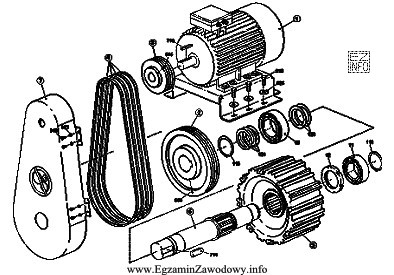

Jaki rodzaj rysunku zamieszczono poniżej?
Ilustracja przedstawia rysunek montażowy, który jest związany z zawodem technika bezpieczeństwa i higieny pracy,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek montażowy pokazuje, jak elementy składowe łączą się w zespół: często w postaci widoku rozstrzelonego, z odnośnikami pozycji części i bez wymiarów wykonawczych. Taki zapis służy zrozumieniu wzajemnego położenia i kolejności składania, a nie wykonaniu pojedynczej części.

Pełne wyjaśnienie:

Poprawna odpowiedź to rysunek montażowy, ponieważ jego celem jest przedstawienie sposobu połączenia części w zespół oraz ułatwienie montażu/demontażu.

Najbardziej charakterystyczne cechy rysunku montażowego widoczne w tego typu przedstawieniach to:

  • widok rozstrzelony (eksplozyjny) – części są celowo rozsunięte wzdłuż osi montażu, aby pokazać kolejność składania i wzajemne usytuowanie,
  • odnośniki liczbowe (pozycje) przy elementach – zwykle odpowiadają wykazowi części, co pomaga w identyfikacji komponentów,
  • brak nacisku na wymiarowanie wykonawcze pojedynczych detali – rysunek ma wyjaśnić strukturę zespołu, a nie podać komplet danych do wytworzenia jednej części.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Rysunek złożeniowy przedstawia obiekt w stanie zmontowanym (bez "rozstrzelenia"), aby pokazać ogólny wygląd i wzajemne położenie części po złożeniu. Nie koncentruje się na kolejności składania tak jak montażowy.
  • Rysunek wykonawczy dotyczy zwykle pojedynczej części i zawiera dane potrzebne do jej wykonania: wymiary, tolerancje, materiał, chropowatość itp. W widoku rozstrzelonym zespołu te informacje nie są dominujące ani typowe.
  • Rysunek zabiegowy (operacyjny) jest związany z technologią wytwarzania i opisuje dane potrzebne do realizacji konkretnego zabiegu/operacji (np. ustawienie, obróbka, etap procesu). Nie służy przede wszystkim pokazaniu kompletnego zespołu i jego składania.

Z perspektywy technika BHP umiejętność rozpoznania rysunku montażowego jest praktyczna m.in. przy analizie instrukcji serwisowych i ocenie zagrożeń podczas montażu/konserwacji (np. kontakt z elementami ruchomymi, konieczność stosowania osłon, dobór kolejności bezpiecznego demontażu).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rysunek montażowy w dokumentacji technicznej?
Rysunek montażowy to rysunek techniczny pokazujący, jak poszczególne części łączą się w zespół. Zwykle akcentuje kolejność składania i wzajemne położenie elementów, często przez widok rozstrzelony oraz numerację pozycji części (odnośniki do wykazu części).
Jak rozpoznać widok rozstrzelony na rysunku technicznym?
Widok rozstrzelony rozpoznasz po tym, że elementy zespołu są celowo "rozsunięte" wzdłuż osi montażu, zamiast być pokazane jako złożone. Dzięki temu widać, które części wchodzą po sobie i gdzie są osadzane (np. łożyska, pierścienie, koła pasowe).
Dlaczego rysunek montażowy nie ma zwykle wymiarów wykonawczych?
Bo jego zadaniem nie jest wykonanie pojedynczej części, tylko zrozumienie budowy zespołu i sposobu montażu. Wymiary, tolerancje i materiał podaje się typowo na rysunku wykonawczym detalu, natomiast rysunek montażowy skupia się na relacjach między częściami i kompletacji.
Jaka jest różnica między rysunkiem złożeniowym a montażowym?
Rysunek złożeniowy pokazuje obiekt już zmontowany (jak wygląda i jak są ułożone części po złożeniu). Rysunek montażowy częściej pokazuje sposób składania, np. przez widok rozstrzelony, i ułatwia montaż/demontaż oraz identyfikację elementów poprzez pozycje części.
Co oznaczają numerki przy częściach na rysunku zespołu?
To odnośniki pozycji (pozycje części). Każdy numer odpowiada konkretnej części w wykazie (liście elementów), co ułatwia zamawianie części, kompletację i serwis. W praktyce BHP pomaga to sprawdzić, czy np. osłony i elementy zabezpieczające są kompletne.
Co to jest rysunek wykonawczy i kiedy się go stosuje?
Rysunek wykonawczy dotyczy pojedynczego detalu i zawiera dane potrzebne do jego wytworzenia: wymiary, tolerancje, materiał oraz inne wymagania. Stosuje się go w produkcji części. Nie służy przede wszystkim do pokazywania kolejności składania całego zespołu.
Co to jest rysunek zabiegowy (operacyjny) w technologii?
Rysunek zabiegowy/operacyjny zawiera informacje potrzebne do wykonania konkretnej operacji technologicznej (jednego etapu procesu). Może wskazywać sposób ustawienia, obróbkę lub zakres operacji. Nie jest to typowy rysunek do montażu całego zespołu maszynowego.
Jak ta wiedza przydaje się technikowi BHP w zakładzie pracy?
Technik BHP często analizuje instrukcje i dokumentację maszyn. Rozpoznanie rysunku montażowego pomaga zrozumieć demontaż osłon i kolejność prac serwisowych, co wspiera ocenę ryzyka, przygotowanie bezpiecznych procedur konserwacji oraz kontrolę, czy elementy ochronne są prawidłowo zamontowane.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu rodzaju rysunku?
Najczęściej myli się rysunek montażowy ze złożeniowym, bo oba dotyczą zespołów. Błąd wynika z pominięcia cech: "rozstrzelenia" i pozycji części. Drugi typowy błąd to wybór "wykonawczego", gdy ktoś szuka wymiarów, mimo że w tego typu widokach nie są one kluczowe.
Jak przygotować się do pytań o rodzaje rysunków na egzaminie BHP?
Warto ćwiczyć na przykładach: porównuj rysunek montażowy (części rozsunięte, pozycje), złożeniowy (zespół zmontowany), wykonawczy (wymiary detalu) i zabiegowy (dane do operacji). Pomaga też analiza instrukcji serwisowych maszyn, gdzie widoki rozstrzelone występują bardzo często.
info

Około 69% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "Rysunek montażowy pokazuje, jak elementy składowe łączą się w zespół: często w postaci widoku rozstrzelonego, z odnośnikami pozycji części i bez wymiarów wykonawczych."
