KWALIFIKACJA TKO5 - STYCZEŃ 2018

PYTANIE NR 39.
Jaki rodzaj uszkodzenia w linii kablowej można wykryć, wykonując pomiar w układzie przedstawionym na schemacie?

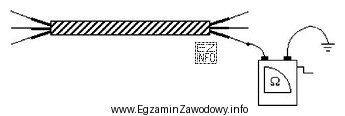

Ilustracja przedstawia schemat układu pomiarowego używanego do wykrywania zwarcia doziemnego w linii kablowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ pomiarowy pokazany na schemacie służy do wykrywania uszkodzenia izolacji żyły względem ziemi.
Takie uszkodzenie daje drogę prądu do ziemi i jest klasyfikowane jako zwarcie doziemne. Przerwy żył oraz zwarcia międzyżyłowe diagnozuje się innymi połączeniami i kryteriami pomiaru.

Pełne wyjaśnienie:

W liniach kablowych rozróżnia się m.in. uszkodzenia typu: zwarcie doziemne (przebicie izolacji do ziemi), zwarcie międzyżyłowe (przebicie izolacji między żyłami) oraz przerwy/nieciągłość żył (uszkodzenie przewodnika).

Jeżeli układ pomiarowy na schemacie jest zorganizowany tak, aby porównywać lub mierzyć stan żyły w odniesieniu do ziemi (np. z wykorzystaniem punktu uziemienia jako punktu odniesienia), to wynik takiego pomiaru pozwala wykryć sytuację, w której izolacja nie separuje żyły od ziemi. Taki stan objawia się możliwością przepływu prądu do ziemi lub nienormalnie małą rezystancją względem ziemi, co odpowiada uszkodzeniu określanemu jako zwarcie doziemne.

Odpowiedź "Zwarcie międzyżyłowe" nie pasuje, gdy układ nie bada relacji żyła–żyła, tylko odniesienie do ziemi. Uszkodzenia "Przerwę w dwóch żyłach" oraz "Brak ciągłości w jednej żyle" dotyczą przerwania przewodnika (ciągłości obwodu) i zwykle wykrywa się je pomiarem ciągłości/rezystancji toru między końcami danej żyły, a nie pomiarem względem ziemi.

W praktyce diagnostyki sieci zasilających i kabli (także w infrastrukturze kolejowej) kluczowe jest dopasowanie metody do rodzaju defektu: pomiary względem ziemi są ukierunkowane na stan izolacji i doziemienia, natomiast pomiary między końcami żył lub między żyłami służą odpowiednio do oceny ciągłości przewodnika i zwarć międzyżyłowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zwarcie doziemne to uszkodzenie, w którym prąd może popłynąć z żyły kabla do ziemi (lub elementu uziemionego) wskutek przebicia izolacji. Typowym objawem jest istotny spadek rezystancji izolacji względem ziemi i zadziałanie zabezpieczeń ziemnozwarciowych.
Przy zwarciu doziemnym nieprawidłowość pojawia się w relacji żyła–ziemia (zaniżona rezystancja izolacji do ziemi). Zwarcie międzyżyłowe ujawnia się w relacji żyła–żyła. Kluczowe jest więc, do jakiego punktu odniesienia podłączony jest układ pomiarowy.
Taki pomiar służy głównie do wykrywania uszkodzeń izolacji względem ziemi, czyli doziemień i zawilgoceń powodujących upływ. Nie jest to podstawowa metoda do potwierdzania przerwy żyły, bo przerwa dotyczy ciągłości przewodnika, a nie izolacji.
Schemat pokazuje, co faktycznie jest mierzone: relacja żyła–ziemia, żyła–żyła czy ciągłość między końcami przewodnika. Ten sam miernik, ale inny sposób podłączenia, może diagnozować zupełnie inny typ uszkodzenia. Na egzaminie to właśnie rozpoznanie układu daje poprawną odpowiedź.
Zwykle nie. Przerwa oznacza brak ciągłości toru prądowego (bardzo duża rezystancja między końcami żyły), a doziemienie to upływ do ziemi (zaniżona rezystancja żyła–ziemia). Pomyłki zdarzają się, gdy nie analizuje się, między jakimi punktami wykonano pomiar.
Najczęstsze przyczyny to uszkodzenie mechaniczne powłok i izolacji (np. podczas robót ziemnych), degradacja izolacji z wiekiem, zawilgocenie, wady muf i głowic oraz zanieczyszczenia powodujące ścieżki upływu. W eksploatacji ważne są oględziny i pomiary okresowe.
Pomiary wykonuje się m.in. po zadziałaniu zabezpieczeń ziemnozwarciowych, po naprawach, po awariach mechanicznych oraz w ramach diagnostyki prewencyjnej. Celem jest potwierdzenie, czy izolacja kabla względem ziemi jest w stanie bezpiecznym do dalszej pracy.
Częsty błąd to "czytanie" schematu jak rysunku poglądowego, bez śledzenia punktów połączeń i odniesienia do ziemi. Drugi błąd to automatyczne łączenie słowa "zwarcie" z "międzyżyłowe", mimo że układ bada izolację do ziemi. Pomaga nawyk: najpierw określ, co jest mierzone.
W praktyce schemat (albo jasny opis połączeń) jest kluczowy, bo decyduje o tym, czy mierzysz ciągłość żyły, zwarcie między żyłami czy upływ do ziemi. Bez informacji o sposobie podłączenia łatwo o błędną diagnozę, nawet mając poprawne wskazania miernika.
Trenuj rozpoznawanie: przerwa (ciągłość), międzyżyłowe (żyła–żyła) i doziemne (żyła–ziemia). Rozwiązuj zadania ze schematami: najpierw oznacz, które punkty są zwarte/połączone, a potem powiedz, jaki typ uszkodzenia daje taki wynik. To skraca czas na egzaminie.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Układ pomiarowy pokazany na schemacie służy do wykrywania uszkodzenia izolacji żyły względem ziemi.Takie uszkodzenie daje drogę prądu do ziemi i jest klasyfikowane jako zwarcie doziemne."

Materiały:

  • Materiały dydaktyczne z diagnostyki linii kablowych w elektroenergetyce
  • Instrukcje obsługi mierników rezystancji izolacji (megomierzy) oraz omomierzy
  • Podręczniki z podstaw elektroenergetyki i ochrony przeciwporażeniowej (zagadnienie uziemień)
