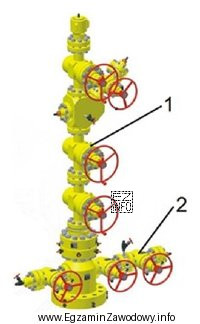

W głowicy eksploatacyjnej odwiertu gazowego armatura odcinająca (w tym zasuwy) służy do kontrolowania przepływu medium oraz do bezpiecznego odizolowania części instalacji podczas prac eksploatacyjnych, serwisowych lub w sytuacjach zagrożenia. W zadaniu należy rozpoznać, jaki rodzaj zasuw odpowiada oznaczeniom "1" i "2" na rysunku.
Odpowiedź "1 – robocza, 2 – robocza" jest spójna z typowym podejściem: elementy wykorzystywane na co dzień do sterowania przepływem i odcinania w normalnych operacjach określa się jako robocze. Zasuwa awaryjna jest natomiast kojarzona z funkcją bezpieczeństwa (odcięcie w warunkach nieplanowanych), a jej występowanie i identyfikacja zależy od konkretnego układu głowicy oraz sposobu zabezpieczenia instalacji.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "1 – awaryjna, 2 – robocza" oraz "1 – robocza, 2 – awaryjna" zakładają, że na rysunku rozróżniono dwie różne funkcje zasuw. Taki wniosek jest częstym błędem: sama obecność dwóch zasuw nie oznacza automatycznie, że jedna musi być awaryjna.
- "1 – awaryjna, 2 – awaryjna" sugeruje, że oba elementy służą wyłącznie do odcięć awaryjnych. W praktyce prowadziłoby to do nielogicznego wniosku, że w układzie brakuje zasuw do standardowej obsługi przepływu, co jest mało typowe dla głowic eksploatacyjnych.
Wskazówka egzaminacyjna: w zadaniach "na rysunku" warto najpierw ustalić rolę elementu w układzie (co odcina i w jakim trybie pracy), a dopiero potem przypisać nazwę "robocza/awaryjna". Unikaj też automatycznego założenia, że dwie podobne części muszą mieć różne przeznaczenie.
