Typ silnika prądu stałego rozpoznaje się po tym, jak jest zasilone uzwojenie wzbudzenia względem twornika. Kluczowe jest więc, czy uzwojenie wzbudzenia jest połączone równolegle, szeregowo, czy z oddzielnego źródła.

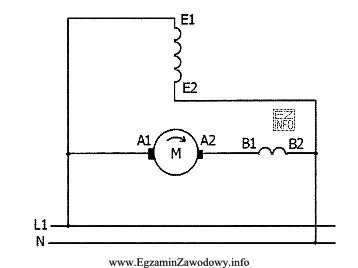

W poprawnej odpowiedzi "Bocznikowy" decydujące jest to, że uzwojenie wzbudzenia oznaczone E1–E2 jest w schemacie podłączone równolegle do obwodu twornika A1–A2. Taki układ jest charakterystyczny dla silnika bocznikowego (shunt): prąd wzbudzenia płynie niezależną gałęzią równoległą, co sprzyja utrzymaniu w miarę stałej prędkości przy zmianach obciążenia.
Odpowiedź "Szeregowy" jest nieprawidłowa, ponieważ w silniku szeregowym uzwojenie wzbudzenia (właściwe uzwojenie wzbudzenia szeregowego) jest włączone szeregowo z twornikiem jako element definiujący typ silnika. Sam fakt obecności cewki w szeregu z twornikiem nie wystarcza, jeśli jest to element pomocniczy komutacji.
Odpowiedź "Szeregowo-bocznikowy (compound)" także jest błędna: taki silnik musi mieć dwa uzwojenia wzbudzenia jednocześnie (bocznikowe i szeregowe). Na schemacie widać uzwojenie bocznikowe E1–E2, natomiast nie ma typowego uzwojenia wzbudzenia szeregowego oznaczanego jako D1–D2, więc nie spełnia to warunku compound.
Odpowiedź "Obcowzbudny" jest nieprawidłowa, bo w obcowzbudnym uzwojenie wzbudzenia jest zasilane z oddzielnego źródła, niezależnego od obwodu twornika. Na schemacie wzbudzenie jest zasilane z tych samych szyn/torów co twornik (połączenie równoległe), a nie z osobnego zasilacza.
Ważna wskazówka egzaminacyjna: interpole (bieguny komutacyjne) są często dołączane szeregowo z twornikiem i mogą być oznaczane osobnymi zaciskami (tu: B1–B2). Ich obecność poprawia komutację, ale nie definiuje typu silnika jako "szeregowy".
