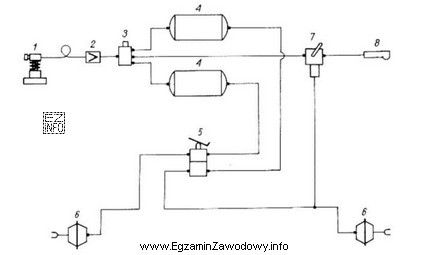

W zadaniach ze schematem pneumatycznego układu hamulcowego analizuje się zwykle dwie cechy jednocześnie: liczbę obwodów w pojeździe oraz sposób połączenia z hamulcami przyczepy.
Połączenie jednoprzewodowe z przyczepą oznacza, że do przyczepy prowadzony jest jeden przewód (jedno złącze). Taki przewód realizuje funkcję przekazywania sygnału i/lub zasilania w sposób przewidziany dla układu jednoprzewodowego. Połączenie dwuprzewodowe rozpoznaje się po dwóch przewodach (dwóch złączach): jednym przeznaczonym do zasilania, a drugim do sterowania (hamowania).
Układ jednoobwodowy ma zasadniczo jeden tor zasilania/sterowania hamulcami pojazdu, a awaria tego toru powoduje utratę działania całości. Układ dwuobwodowy posiada dwa niezależne obwody (np. rozdział na osie lub sekcje), co zwiększa bezpieczeństwo – awaria jednego obwodu nie powinna całkowicie eliminować hamowania.
Odpowiedź "Dwuobwodowy z jednoprzewodowym połączeniem z układem hamulcowym przyczepy." jest zgodna ze schematem wtedy, gdy rysunek pokazuje dwa niezależne obwody po stronie pojazdu (dwuobwodowość), a jednocześnie do przyczepy przewidziano tylko jedno złącze (jednoprzewodowość).
Dlaczego pozostałe odpowiedzi są błędne w takim przypadku?
- Warianty "… z dwuprzewodowym połączeniem …" odpadają, gdy na schemacie nie ma dwóch złączy/przewodów do przyczepy.
- Warianty "Jednoobwodowy …" odpadają, gdy schemat wyraźnie rozdziela instalację hamulcową pojazdu na dwa niezależne obwody.
Wskazówka egzaminacyjna: najpierw policz złącza/przewody do przyczepy (1 czy 2), a dopiero potem oceń podział instalacji w pojeździe na obwody. To zmniejsza ryzyko pomylenia "obwodu" z "przewodem".
