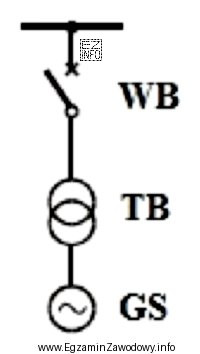

W układach pracy generatorów w energetyce zawodowej często spotyka się tzw. układ blokowy, w którym generator jest bezpośrednio powiązany z transformatorem blokowym (podwyższającym napięcie do poziomu sieci przesyłowej lub dystrybucyjnej). Taki schemat rozpoznaje się po obecności transformatora w głównym torze wyprowadzenia mocy oraz po umiejscowieniu aparatury łączeniowej.
Odpowiedź "Z transformatorem blokowym i wyłącznikiem po stronie WN." jest poprawna, gdy na schemacie widać:
- transformator blokowy w torze mocy generatora,
- wyłącznik, który znajduje się po stronie wysokiego napięcia (za transformatorem, od strony rozdzielni/sieci).
Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu?
- "Bez transformatora podwyższającego napięcie." – byłoby prawdziwe tylko wtedy, gdy generator byłby przyłączony do sieci bezpośrednio na swoim poziomie napięcia lub poprzez inny układ niepełniący funkcji podwyższania w torze głównym.
- "Z odczepem na potrzeby własne." – odczep oznacza dodatkową gałąź zasilającą urządzenia potrzeb własnych (np. pompy, wentylatory, układy pomocnicze). Jeżeli schemat tego nie pokazuje, nie można tego wariantu wybrać.
- "Z wyłącznikiem generatorowym i odczepem na potrzeby własne." – to bardziej rozbudowany układ: wyłącznik generatorowy jest umieszczony po stronie generatora (przed transformatorem), a odczep na potrzeby własne stanowi osobną gałąź. Brak któregoś z tych elementów na schemacie dyskwalifikuje tę odpowiedź.
Wskazówka egzaminacyjna: przy rozpoznawaniu układu najpierw zidentyfikuj czy jest transformator blokowy, potem gdzie jest wyłącznik (po stronie generatora czy WN), a na końcu sprawdź, czy występuje odczep/gałąź potrzeb własnych.
