KWALIFIKACJA INF1 - CZERWIEC 2020 (test 3)

PYTANIE NR 33.

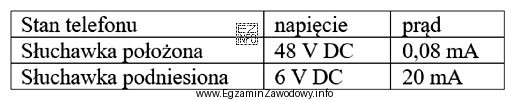

Jaki wniosek można wysnuć na podstawie zestawionych w tabeli wyników pomiarów w gniazdku kończącym pętlę abonencką?
Ilustracja przedstawia tabelę, która jest częścią pytania egzaminacyjnego związanego z kwalifikacją zawodową dla montera
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wniosek "Pętla i telefon jest sprawny" wynika z sytuacji, gdy zestawione wyniki pomiarów w gniazdku końcowym nie wskazują na przerwę, zwarcie ani pogorszenie parametrów izolacji/rezystancji poza dopuszczalne granice. Wtedy nie ma przesłanek do przypisania usterki ani linii abonenckiej, ani aparatu.

Pełne wyjaśnienie:

W gniazdku kończącym pętlę abonencką wykonuje się pomiary, które pozwalają ocenić stan toru abonenckiego oraz pośrednio wykluczyć typowe uszkodzenia. Jeżeli wartości w tabeli mieszczą się w przewidzianych zakresach (brak oznak przerwy, zwarcia między żyłami lub doziemienia oraz brak przesłanek pogorszenia izolacji), najbardziej uzasadniony wniosek brzmi: pętla i telefon są sprawne. Taki wynik oznacza, że tor ma ciągłość i nie wykazuje uszkodzeń, a warunki na zaciskach gniazda nie sugerują nieprawidłowej pracy urządzenia abonenckiego.

Odpowiedź "Pętla i telefon jest uszkodzony" byłaby logiczna dopiero wtedy, gdy wyniki jednocześnie wskazywały na problem w torze (np. parametry świadczące o uszkodzeniu pary) oraz dodatkowo na nieprawidłowość po stronie aparatu. W praktyce takie rozpoznanie wymagałoby spójnych przesłanek, a nie pojedynczej odchyłki.

Stwierdzenie "Pętla jest uszkodzona, a telefon jest sprawny" pasuje do sytuacji, gdy pomiar w gniazdku pokazuje anomalię typową dla linii (np. brak ciągłości lub zwarcie w parze), ale po podmianie aparatu/odłączeniu urządzenia parametry nadal wskazują na usterkę w torze. Bez takich przesłanek nie można tego przyjąć.

Z kolei "Pętla jest sprawna, a telefon jest uszkodzony" wybiera się, gdy pomiary toru w gniazdku wypadają prawidłowo, a mimo to usługa nie działa i potwierdza się problem po stronie aparatu (np. po podmianie urządzenia sytuacja się zmienia). Jeśli tabela pomiarów nie wskazuje na taki scenariusz, ta odpowiedź jest nieuzasadniona.

Na egzaminie kluczowe jest uporządkowanie wnioskowania: najpierw ocena toru (czy są typowe objawy przerwy/zwarcia/doziemienia), następnie dopiero rozstrzygnięcie, czy usterka może być po stronie urządzenia abonenckiego. W pytaniu wniosek ma wynikać wyłącznie z tabeli, więc poprawna jest odpowiedź zgodna z interpretacją pomiarów jako prawidłowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Pętla abonencka to odcinek toru telekomunikacyjnego łączący centralę/urządzenie operatora z lokalem abonenta. W praktyce obejmuje zwykle parę miedzianą i osprzęt po drodze. Jej stan ocenia się m.in. przez pomiary w gnieździe końcowym i analizę typowych uszkodzeń.
Najczęściej sprawdza się parametry pozwalające wykryć przerwę, zwarcie, doziemienie lub pogorszenie izolacji. W zależności od użytego miernika mogą to być pomiary rezystancji, izolacji i ciągłości toru. Zestaw wyników służy do wnioskowania, czy problem dotyczy linii czy urządzenia.
"Brak sygnału" może wynikać zarówno z uszkodzenia pętli (np. przerwa, zwarcie), jak i z awarii aparatu, zasilania lub błędu podłączenia. Dopiero wyniki pomiarów w gnieździe (oraz ewentualnie próba z innym urządzeniem) pozwalają zawęzić miejsce usterki i uniknąć niepotrzebnych czynności serwisowych.
Najpierw oceniaj, czy wyniki wskazują typowe uszkodzenia toru: przerwę, zwarcie lub problemy z izolacją. Jeśli parametry toru są prawidłowe, a usługa nie działa, wtedy rośnie prawdopodobieństwo usterki po stronie urządzenia abonenckiego. Gdy tabela wskazuje prawidłowości, wniosek to zwykle sprawność obu elementów.
Gdy zestaw wyników pomiarów w gniazdku końcowym nie wykazuje anomalii typowych dla uszkodzeń toru (np. brak przesłanek przerwy/zwarcia/doziemienia) i nie ma w tabeli symptomów wskazujących na problem po stronie aparatu. Wtedy nie ma podstaw, by przypisać awarię któremukolwiek elementowi.
Typowe błędy to: wybór odpowiedzi na podstawie jednego parametru z tabeli, pomijanie warunków pomiaru, mylenie skutku z przyczyną oraz automatyczne zakładanie, że winny jest "kabel w ziemi". Na egzaminie warto sprawdzić, czy wniosek dotyczy pętli, telefonu, czy obu jednocześnie.
Częściowo tak, jeśli pomiary toru w gnieździe są jednoznacznie prawidłowe, a objawy nadal występują. Jednak w praktyce serwisowej podmiana aparatu lub test na znanym sprawnym urządzeniu jest prostą metodą potwierdzenia. W zadaniach egzaminacyjnych często zakłada się wnioskowanie wyłącznie z tabeli wyników.
Przerwa zwykle skutkuje brakiem ciągłości toru, a zwarcie bardzo niską rezystancją między żyłami. Dokładna interpretacja zależy od tego, jakie parametry pokazuje tabela i jakim miernikiem wykonano badanie. Kluczowe jest porównanie kilku wskaźników naraz, a nie jednego odczytu.
Pomiar wykonuje się w punktach umożliwiających odseparowanie fragmentów toru, np. w gnieździe końcowym u abonenta, na łączówce lub w szafie/rozdzielni. Idea jest taka, by sprawdzić parametry w miejscu, które pozwala zawęzić obszar poszukiwań usterki i porównać wyniki z oczekiwanymi wartościami.
Ćwicz rozpoznawanie scenariuszy: przerwa, zwarcie, doziemienie, pogorszona izolacja oraz usterka urządzenia abonenckiego. Naucz się czytać tabelę wyników i łączyć kilka pomiarów w jeden wniosek. Pomaga też praca z przykładowymi arkuszami oraz krótkie notatki: "jaki wynik → jaka usterka".
info

Około 26% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Według specjalistów z branży: "Wtedy nie ma przesłanek do przypisania usterki ani linii abonenckiej, ani aparatu."

Materiały:

  • Instrukcje obsługi mierników do diagnostyki linii abonenckich (producenta używanego w pracowni/zakładzie)
  • Notatki i karty ćwiczeń z pracowni telekomunikacyjnej dotyczące pomiarów par miedzianych
  • Podręczniki/kompendia z podstaw telekomunikacji przewodowej (pętle abonenckie, uszkodzenia, metody pomiaru)
