KWALIFIKACJA ELE11 - CZERWIEC 2023

Wyjaśnienie poprawnej odpowiedzi:

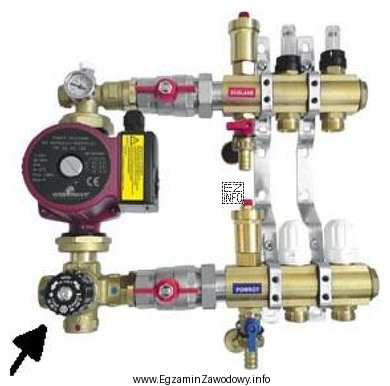

Na rysunku przedstawiony jest układ do miejscowej regulacji ogrzewania podłogowego. Strzałką wskazano zawór, który jest kluczowym elementem tego systemu. Biorąc pod uwagę jego umiejscowienie i funkcję w układzie, można stwierdzić, że jest to zawór termostatyczny czterodrogowy. Zawór ten umożliwia mieszanie wody zasilającej o wysokiej temperaturze z wodą powrotną o niższej temperaturze, co pozwala na precyzyjną regulację temperatury wody w obiegu ogrzewania podłogowego. Cztery drogi zaworu odpowiadają za: dopływ wody gorącej, powrót wody schłodzonej, wyjście wody zmieszanej do instalacji podłogowej oraz powrót z instalacji podłogowej.
