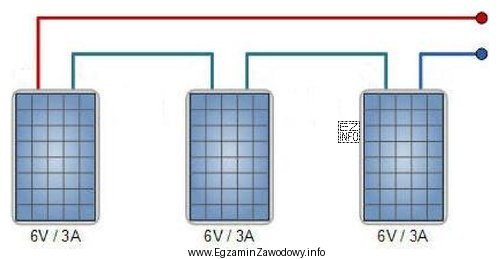

W tego typu zadaniu kluczowe jest poprawne odczytanie ze schematu, które moduły są połączone szeregowo, a które równolegle, a następnie konsekwentne zastosowanie reguł dla U i I.
- Połączenie szeregowe: napięcia poszczególnych elementów (modułów) sumują się, natomiast prąd w całym szeregu jest taki sam jak prąd pojedynczego modułu (w uproszczeniu dla identycznych modułów i tych samych warunków pracy).
- Połączenie równoległe: prądy gałęzi sumują się, natomiast napięcie na każdej gałęzi jest takie samo.
Po wyznaczeniu napięcia zastępczego U i prądu zastępczego I całego układu zawsze warto wykonać szybki test zgodności, licząc moc z zależności P=U·I. Dzięki temu łatwo wykryć typowy błąd: dobranie pary U i I, która nie daje podanej mocy (albo odwrotnie).
Odpowiedź "18 V, 3 A, 54 W" jest spójna, ponieważ spełnia zależność mocy: 18·3=54. Pozostałe odpowiedzi zawierają typowe pułapki:
- "6 V, 3 A, 18 W" – wariant z nieprawidłowym napięciem całego układu (często wynik pomylenia sumowania napięć w szeregu lub błędnego odczytu konfiguracji).
- "6 V, 9 A, 54 W" – kusi poprawną mocą 54 W, ale wymagałby konfiguracji dającej jednocześnie niskie napięcie i wysoki prąd; to częsty skutek mechanicznego sumowania prądów bez sprawdzenia, czy napięcie też ma sens dla danej topologii.
- "18 V, 9 A, 18 W" – jest wewnętrznie niespójna, bo przy 18 V i 9 A moc nie może wynosić 18 W (P byłaby wielokrotnie większa); to typowy błąd nieuwzględnienia wzoru P=U·I.
W praktyce energetyka/instalatora PV takie obliczenia wykorzystuje się przy doborze liczby modułów w stringu (napięcie) oraz liczby stringów równolegle (prąd), aby nie przekroczyć parametrów wejściowych falownika i dobrać właściwe zabezpieczenia oraz przekroje przewodów.
