KWALIFIKACJA ELE11 - CZERWIEC 2020

PYTANIE NR 8.
Jakie będą parametry pracy układu modułów fotowoltaicznych przedstawionych na schemacie?

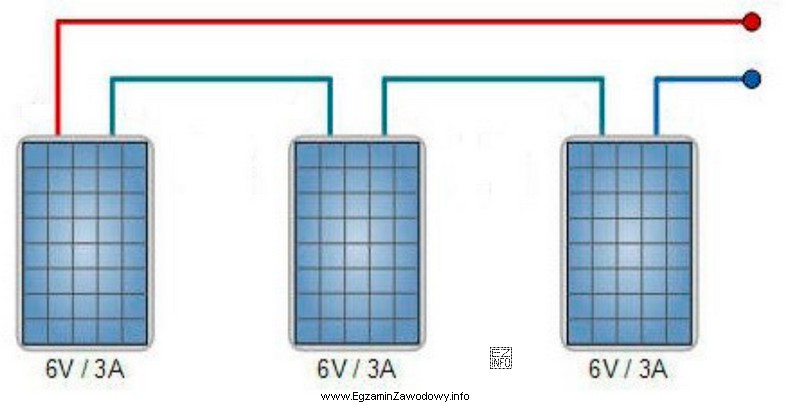

Ilustracja przedstawia schemat trzech modułów fotowoltaicznych połączonych szeregowo.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie modułów PV napięcia sumują się przy połączeniu szeregowym, a prądy sumują się przy połączeniu równoległym.
Po wyznaczeniu napięcia i prądu całego układu moc oblicza się ze wzoru P = U · I. Dla schematu daje to 18 V i 3 A, czyli 54 W.

Pełne wyjaśnienie:

Parametry pracy układu modułów fotowoltaicznych wyznacza się na podstawie rodzaju połączeń widocznych na schemacie.

  • Połączenie szeregowe: napięcia poszczególnych modułów dodają się, a prąd w całym łańcuchu jest taki sam jak prąd pojedynczego modułu (ograniczony najsłabszym elementem).
  • Połączenie równoległe: prądy gałęzi dodają się, a napięcie na zaciskach układu jest takie samo jak napięcie pojedynczej gałęzi.

Po ustaleniu napięcia wyjściowego U i prądu wyjściowego I całego układu moc wyjściową liczy się z zależności P = U · I. Otrzymany zestaw wartości powinien być wewnętrznie spójny: jeśli odpowiedź podaje U i I, to podana moc musi wynikać z ich iloczynu.

Poprawna odpowiedź "18 V, 3 A, 54 W" spełnia te zasady: napięcie układu wynika z sumowania napięć w połączeniach szeregowych, prąd z sumowania prądów w równoległych gałęziach, a moc 54 W jest zgodna z obliczeniem 18·3.

Dlaczego pozostałe propozycje są błędne:

  • "6 V, 9 A, 18 W" miesza zasady sumowania: zbyt niskie napięcie sugeruje nieuwzględnienie szeregu, a jednocześnie prąd 9 A nie pasuje do tej samej konfiguracji; dodatkowo moc 18 W nie zgadza się z 6·9.
  • "6 V, 3 A, 54 W" zawiera niespójność rachunkową: przy 6 V i 3 A moc wynosi 18 W, więc 54 W jest niemożliwe dla tych dwóch pierwszych parametrów.
  • "18 V, 9 A, 18 W" jest niespójne zarówno koncepcyjnie (prąd 9 A wymagałby większego zsumowania równoległego), jak i rachunkowo, bo 18·9 to 162 W, a nie 18 W.

Wskazówka egzaminacyjna: najpierw rozdziel schemat na gałęzie równoległe i odcinki szeregowe, dopiero potem licz U i I. Na końcu zawsze wykonaj szybki test spójności: czy P = U · I?

Dodatkowe pytania

Dodatkowe pytania (FAQ):
W połączeniu szeregowym napięcia modułów sumują się. Oznacza to, że napięcie całego łańcucha to suma napięć poszczególnych modułów (przy założeniu identycznych warunków pracy). Prąd łańcucha pozostaje taki jak prąd pojedynczego modułu.
W połączeniu równoległym prądy gałęzi sumują się, a napięcie pozostaje takie samo w każdej gałęzi. Jeśli masz kilka identycznych gałęzi, prąd wyjściowy jest w przybliżeniu wielokrotnością prądu jednej gałęzi (zależnie od warunków i dopasowania).
W szeregu sumuje się napięcie, a prąd jest wspólny dla wszystkich elementów. W równoległym sumuje się prąd, a napięcie jest wspólne dla gałęzi. Ta zasada jest kluczowa do poprawnego odczytu schematów PV na egzaminie.
Bo moc elektryczna w obwodzie prądu stałego jest równa iloczynowi napięcia i prądu na zaciskach: P = U · I. Na zadaniach egzaminacyjnych to też szybka kontrola poprawności: jeśli podane U i I nie dają podanej mocy, odpowiedź jest błędna.
Wykonaj test spójności: policz w pamięci U · I i porównaj z podaną mocą. Jeśli wynik nie pasuje (nawet w przybliżeniu), opcja odpada. Dopiero potem oceniaj, czy U i I wynikają z poprawnego sumowania na schemacie.
Najczęściej myli się zasady sumowania (dodaje prądy w szeregu lub napięcia w równoległym) oraz nie sprawdza spójności mocy. Częsty jest też błąd odczytu schematu: gałęzie równoległe są traktowane jak jeden łańcuch szeregowy.
Nie. W połączeniu szeregowym prąd łańcucha jest taki sam jak prąd pojedynczego modułu (w danych warunkach), a zwiększa się przede wszystkim napięcie. Zwiększanie prądu uzyskuje się przez dokładanie gałęzi równoległych, nie przez wydłużanie szeregu.
Połączenia szeregowe stosuje się, aby uzyskać wymagane napięcie pracy (np. dla wejścia MPPT falownika). Połączenia równoległe stosuje się, aby zwiększyć prąd i moc przy tym samym napięciu. W praktyce często łączy się oba typy w macierzy PV.
Gałąź równoległa ma wspólne dwa węzły: plus i minus, do których podłączone są końce danej gałęzi. Jeśli widzisz kilka "ścieżek" między tymi samymi węzłami, są to gałęzie równoległe. Każda taka ścieżka może zawierać moduły połączone szeregowo.
Ćwicz rozpoznawanie topologii: zaznaczaj na schemacie gałęzie równoległe i odcinki szeregowe, a potem licz U i I krokami. Naucz się też robić kontrolę mocy P = U · I. Rozwiązuj krótkie zadania z różnymi konfiguracjami stringów.
info

To pytanie poprawnie rozwiązuje 53% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że w układzie modułów PV napięcia sumują się przy połączeniu szeregowym, a prądy sumują się przy połączeniu równoległym.Po wyznaczeniu napięcia i prądu całego układu moc oblicza się ze wzoru P = U · I.
