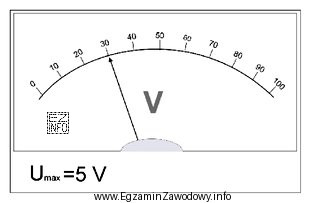

Zakres pomiarowy woltomierza (Umax) określa maksymalną wartość napięcia, jaką można poprawnie wskazać na danym ustawieniu. Jeżeli ustawiono Umax = 5 V, to cała skala (pełne wychylenie/wskaźnik maksymalny) odpowiada 5 V.
Dlatego odczyt napięcia polega na:
- ustaleniu, jaki fragment skali wskazuje przyrząd (wskazanie względne),
- odniesieniu tego wskazania do pełnej skali odpowiadającej 5 V (wskazanie bezwzględne w woltach).
Po wykonaniu poprawnego odczytu dla zakresu 5 V wynik wynosi 1,50 V. To jest wartość zgodna z ustawionym zakresem oraz typowym sposobem interpretacji skali (odczyt z podziałki pomnożony przez współczynnik wynikający z ustawienia zakresu).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 0,15 V – oznaczałoby bardzo małe napięcie (bliskie zera). Taki wynik wynika zwykle z pomylenia skali, przecinka dziesiętnego albo z odczytu z innego zakresu niż ustawiony.
- 6,00 V – ta wartość jest większa niż 5 V, czyli przekracza ustawiony zakres Umax. W takim ustawieniu przyrząd nie powinien wskazywać wartości większej od maksimum skali.
- 15,00 V – również przekracza Umax = 5 V i dodatkowo sugeruje typowy błąd polegający na odczycie tak, jakby wybrano znacznie wyższy zakres (np. 15 V lub 20 V).
Wskazówka egzaminacyjna: po odczycie zawsze zrób szybki "test sensowności": wynik musi mieścić się w zakresie (nie może być większy niż Umax), a rząd wielkości powinien pasować do położenia wskazówki/markera na skali.
