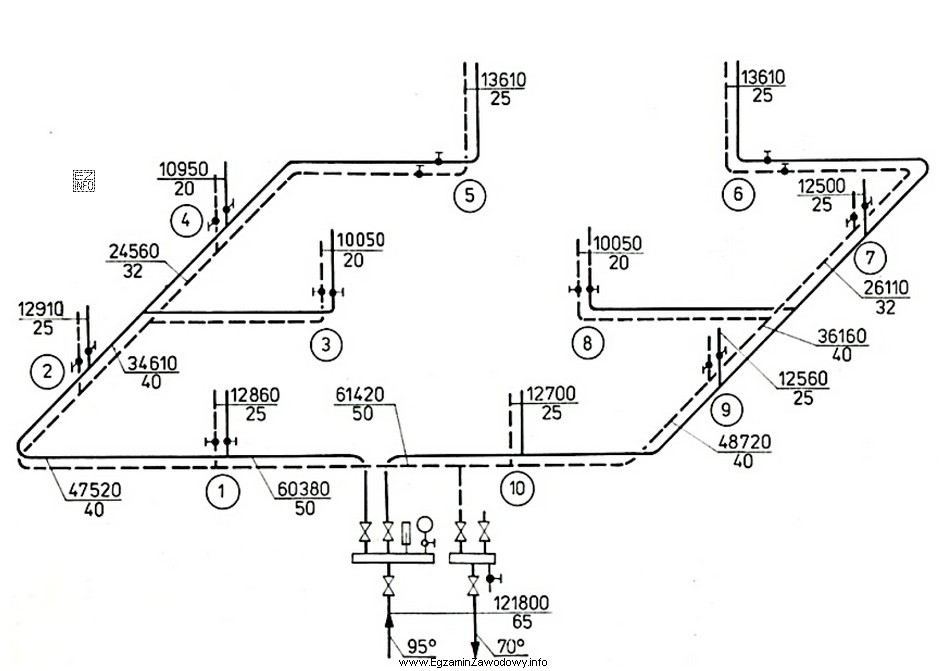

W instalacji centralnego ogrzewania obciążenie cieplne pionu rozumie się jako łączną moc cieplną odbiorników zasilanych przez ten pion (najczęściej: sumę mocy grzejników podłączonych do odgałęzień danego pionu). Aksonometria instalacji c.o. przedstawia przebieg pionów oraz przyłącza do odbiorników na poszczególnych kondygnacjach.
Aby poprawnie wyznaczyć obciążenie cieplne pionów 3 i 8, należy:
- odnaleźć na aksonometrii pion oznaczony numerem 3 oraz pion oznaczony numerem 8 (nie sugerować się wyłącznie położeniem, tylko numeracją i przebiegiem),
- zebrać wszystkie wartości mocy/obciążeń wpisane przy odbiornikach podłączonych do tych pionów (dla każdej kondygnacji i każdego odgałęzienia),
- wykonać sumowanie w tych samych jednostkach (W), zwracając uwagę, czy na rysunku nie podano części wartości w kW,
- sprawdzić, czy nie pominięto żadnego odbiornika oraz czy nie doliczono elementów należących do innych pionów.
Odpowiedź "10 050 W" jest poprawna, ponieważ odpowiada sumie mocy przypisanych na aksonometrii do pionów 3 i 8 (łącznie), po uwzględnieniu wszystkich przyłączy tych pionów.
Pozostałe propozycje są błędne typowo z następujących powodów:
- "12 560 W" – zwykle wynika z doliczenia odbiornika z sąsiedniego pionu albo z pomylenia numerów odgałęzień i przypisania ich do niewłaściwego pionu.
- "24 560 W" – może być skutkiem podwójnego zliczenia tych samych odbiorników (np. raz z poziomu, raz z pionu) albo błędnego założenia, że należy dodać jeszcze elementy niebędące odbiornikami ciepła.
- "34 610 W" – często wskazuje na sumowanie większej części instalacji (np. wszystkich pionów danej gałęzi) zamiast wyłącznie pionów 3 i 8.
Wskazówka egzaminacyjna: po zsumowaniu wartości wykonaj szybki "audyt" – jeszcze raz prześledź przebieg pionu od dołu do góry i zaznacz mentalnie każdy odbiornik, który został doliczony. To redukuje ryzyko pominięcia lub podwójnego zliczenia.
