KWALIFIKACJA BUD8 - STYCZEŃ 2015

PYTANIE NR 38.

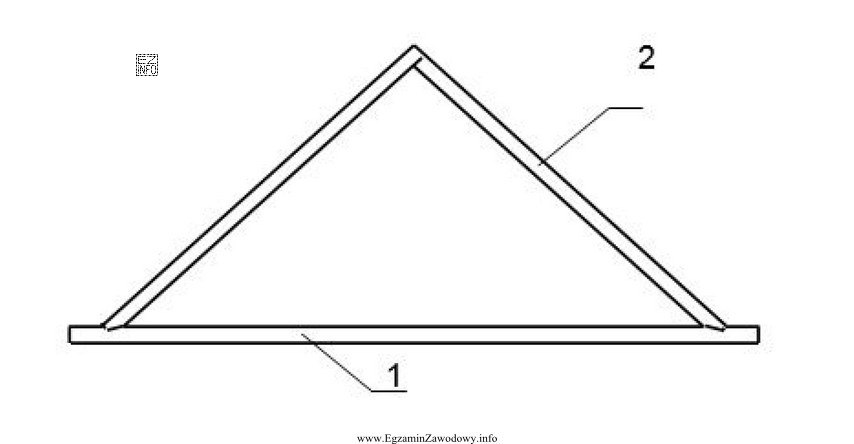

Jakie połączenie należy wykonać do połączenia belki wiązarowej (1) i krokwi (2)?
Ilustracja przedstawia schemat konstrukcji dachowej, prawdopodobnie w kontekście egzaminu zawodowego dla montera konstrukcji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie "na wrąb czołowy" stosuje się, gdy jeden element drewniany ma się oprzeć na drugim poprzez wybranie (wrąb) w strefie styku. Daje to stabilne dosiadanie elementów w węźle więźby, typowo przy łączeniu krokwi z elementem podporowym. Pozostałe odpowiedzi opisują inne rodzaje złączy o odmiennym zastosowaniu.

Pełne wyjaśnienie:

W węzłach więźby dachowej kluczowe jest takie ukształtowanie styku elementów, aby zapewnić im pewne oparcie oraz ograniczyć przesuw wzdłuż powierzchni kontaktu. Połączenie "na wrąb czołowy" polega na wykonaniu odpowiedniego wybrania (wrębu) w jednym z elementów, dzięki czemu drugi element może się w nim "dosiąść". Takie rozwiązanie ułatwia przeniesienie sił przez docisk i poprawia stateczność węzła przy prawidłowym wykonaniu.

Odpowiedź "na zwidłowanie" odnosi się do złącza o innym charakterze geometrycznym (rozgałęzienie/"widełki"), stosowanego w innych sytuacjach niż typowe oparcie krokwi na belce. "Na nakładkę" to złącze zakładkowe – elementy zachodzą na siebie, co jest typowe dla łączenia w jednej płaszczyźnie lub przy wydłużaniu/przekazywaniu sił wzdłużnych, ale nie jest podstawową formą oparcia krokwi na belce wiązarowej. "Na czop i gniazdo" to połączenie kształtowe z wypustem i otworem, często używane w stolarstwie i w niektórych węzłach konstrukcyjnych, lecz nie jest domyślnym rozwiązaniem dla wskazanego węzła, jeśli projekt przewiduje oparcie poprzez wrąb.

Na egzaminie warto zapamiętać praktyczną wskazówkę: gdy pytanie dotyczy oparcia jednego elementu więźby na drugim (szczególnie pod kątem), bardzo często rozważanym rozwiązaniem jest różny typ wrębu. Natomiast nakładki i czopy częściej kojarzą się z łączeniem "w osi" elementów lub z klasycznymi złączami ramowymi. Ostatecznie zawsze należy kierować się detalem projektowym i technologią wykonania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wrąb czołowy to wybranie (nacięcie) wykonane w drewnie w strefie styku elementów, które pozwala jednemu elementowi oprzeć się na drugim i ogranicza przesuw. Stosuje się go w węzłach więźby, gdy liczy się pewne "dosiadanie" elementu i przeniesienie sił przez docisk.
Jeśli połączenie ma zapewnić przede wszystkim stabilne oparcie elementu pod kątem (typowe w więźbie), często wybiera się wrąb. Nakładka częściej służy do łączenia elementów zachodzących na siebie w jednej płaszczyźnie lub do wzmacniania styku, ale nie zawsze daje tak jednoznaczne oparcie w węźle krokwi.
"Czop i gniazdo" jest złączem kształtowym wymagającym precyzyjnego dopasowania wypustu do otworu. W więźbie dachowej często ważniejsze jest szybkie i pewne oparcie oraz przeniesienie docisku, co bywa realizowane przez wręby. O wyborze decyduje detal projektu i technologia wykonania.
Najczęstsze błędy to mylenie nazw o podobnym brzmieniu (wrąb/nakładka), uczenie się na pamięć bez rozumienia funkcji węzła oraz wybór "najbardziej znanego" złącza niezależnie od zastosowania. Pomaga porównywanie rysunków detali i kojarzenie złącza z pracą elementów (oparcie, docisk, ścinanie).
Połączenie na nakładkę stosuje się, gdy elementy mają się częściowo pokrywać, aby zwiększyć powierzchnię styku i umożliwić wspólne przenoszenie obciążeń (np. w łączeniach wzmacniających lub wydłużających). W węzłach więźby bywa stosowane, ale nie zawsze zastępuje wrąb zapewniający wyraźne oparcie.
"Związanie" oznacza takie wykonanie złącza i zastosowanie łączników, aby elementy nie przemieszczały się względem siebie w eksploatacji. Obejmuje to ograniczenie przesuwu, obrotu i rozwarcia węzła. Sam kształt złącza (np. wrąb) może stabilizować geometrię, ale często wymaga też właściwego zamocowania.
Do wykonywania wrębów używa się m.in. pił (ręcznych lub mechanicznych), dłut, siekier ciesielskich oraz narzędzi do trasowania. W praktyce ważne jest dokładne wyznaczenie linii cięcia i zachowanie głębokości wrębu, bo od tego zależy prawidłowe "dosiadanie" elementu i przenoszenie docisku.
Nie zawsze. Tradycyjne złącza ciesielskie opierają się na kształcie drewna (wręby, czopy), ale we współczesnym wykonawstwie często stosuje się też łączniki: wkręty, gwoździe, śruby, płytki lub kątowniki. Ich dobór zależy od projektu, obciążeń i wymagań montażowych.
Najlepiej uczyć się na rysunkach detali: rozpoznawać elementy (krokiew, płatew, jętka) i przypisywać im typowe złącza. Pomaga też robienie fiszek z nazwami oraz krótkim opisem funkcji (oparcie, zakład, klinowanie). Warto ćwiczyć na przykładach z dokumentacji warsztatowej.
W takich sytuacjach często rozważa się połączenia z wybraniem, czyli różne typy wrębów, bo tworzą one mechaniczne "gniazdo" dla elementu i ograniczają przesuw. Dokładny dobór zależy od geometrii węzła, obciążeń oraz tego, co przewiduje projekt i technologia montażu.
