Sygnał 0–20 mA jest standardowym sygnałem analogowym prądowym w automatyce. Jeśli przemiennik częstotliwości ma być sterowany takim sygnałem (np. z PLC, przetwornika lub regulatora), to jego wejście analogowe musi być skonfigurowane jako wejście prądowe i ustawione na właściwy zakres.
W praktyce konfiguracja bywa realizowana na dwa sposoby:
- parametrami w menu falownika,
- przełącznikami konfiguracyjnymi (często DIP) na płycie sterowania.

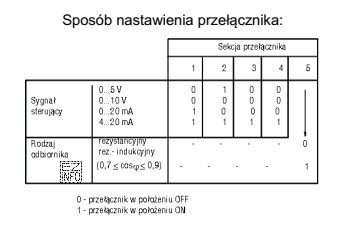

W tym zadaniu sprawdzana jest właśnie umiejętność doboru nastaw przełączników. Odpowiedź "1-ON, 2-OFF, 3-OFF, 4-OFF" wskazuje kombinację, która aktywuje sterowanie wejściem prądowym 0–20 mA.
Dlaczego pozostałe ustawienia nie pasują do wymaganego sygnału?
- "1-OFF, 2-ON, 3-OFF, 4-OFF" – inna kombinacja zwykle oznacza wybór innego typu lub zakresu wejścia (np. tryb napięciowy albo inny wariant prądowy), więc nie gwarantuje pracy z 0–20 mA.
- "1-OFF, 2-OFF, 3-OFF, 4-OFF" – ustawienie "wszystko OFF" bywa traktowane jako domyślne, ale w wielu urządzeniach domyślny tryb wejścia analogowego nie jest 0–20 mA; bez jawnego przełączenia falownik może oczekiwać innego sygnału.
- "1-ON, 2-ON, 3-ON, 4-ON" – "wszystko ON" nie oznacza "najlepiej"; może aktywować zupełnie inną konfigurację, niezgodną z wymaganym wejściem.
Wskazówka egzaminacyjna: zawsze łącz treść pytania z tym, co jest wybierane: typ sygnału (prąd/napięcie) oraz zakres (0–20, 4–20, 0–10). Jeśli w pytaniu jest 0–20 mA, to szukasz nastawy, która jednoznacznie przełącza wejście na prąd 0–20 mA.
