PYTANIE NR 12.

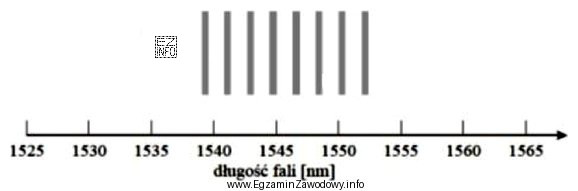

Jakiego rodzaju zwielokrotnienie w sieci optycznej zostało przedstawione na rysunku?
Ilustracja przedstawia wykres związany z technologią WDM (Wavelength Division Multiplexing) w sieci optycznej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
WDM to zwielokrotnienie, w którym wiele kanałów jest przesyłanych jednym włóknem jednocześnie, ale na różnych długościach fali (często pokazywanych jako różne "kolory" lub osobne λ). TDM dzieli czas, FDM dzieli pasmo częstotliwości w sensie radiowym, a CDM rozróżnia sygnały kodami.

Pełne wyjaśnienie:

W sieciach optycznych najczęściej spotyka się zwielokrotnienie WDM (Wavelength Division Multiplexing), czyli przesyłanie wielu niezależnych strumieni danych jednym światłowodem równocześnie, ale na różnych długościach fali (λ). Na schematach WDM zwykle widać element multiplexera łączącego kilka torów/źródeł o różnych λ w jedno włókno oraz demultiplexer rozdzielający te długości fali na końcu. Często jest to przedstawiane jako kilka "kolorów" światła lub jako kilka opisów λ.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?

  • TDM – Time Division Multiplexing polega na współdzieleniu medium przez podział czasu (przeplatane szczeliny czasowe). Na rysunkach TDM dominują ramki, sloty i sekwencje czasowe, a nie równoległe kanały o różnych λ.
  • FDM – Frequency Division Multiplexing oznacza podział pasma na różne częstotliwości nośne. Choć w sensie fizycznym długość fali i częstotliwość są powiązane, w teletransmisji światłowodowej standardowo klasyfikuje się takie rozwiązanie jako WDM (podział długości fali), a nie klasyczne FDM znane z radiokomunikacji.
  • CDM – Code Division Multiplexing rozróżnia kanały przez różne kody rozpraszające widmo (np. rodzina technik CDMA). Typowy rysunek CDM pokazuje nakładanie sygnałów o tych samych zasobach i ich rozdział za pomocą kodów, a nie rozdział widmowy na różne λ.

Wskazówka egzaminacyjna: jeśli na schemacie widzisz kilka oznaczeń λ, różne "kolory" lub blok MUX/DEMUX optyczny, najczęściej chodzi o WDM. Jeśli widzisz sloty czasowe – TDM.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest WDM w sieci światłowodowej?
WDM (Wavelength Division Multiplexing) to technika, w której jednym włóknem przesyła się wiele kanałów jednocześnie, ale na różnych długościach fali (λ). Kanały są łączone w MUX i rozdzielane w DEMUX, co zwiększa pojemność łącza bez dokładania kolejnych włókien.
Jak rozpoznać na schemacie, że to jest WDM?
Najczęstsze cechy rysunku WDM to: kilka torów opisanych różnymi λ, kilka "kolorów" światła, blok MUX/DEMUX optyczny oraz jedno wspólne włókno, w którym widać "zsumowane" kanały. Brak ramek czasowych i brak kodów rozróżniających użytkowników.
Dlaczego WDM stosuje się w sieciach rozległych i szkieletowych?
WDM pozwala zwiększać przepustowość na istniejącym włóknie przez dokładanie kolejnych kanałów optycznych. To ważne w sieciach WAN i szkieletach operatorów, gdzie wymiana kabli jest kosztowna. Ułatwia też skalowanie: można uruchamiać nowe usługi bez zmiany trasy światłowodu.
Co odróżnia WDM od TDM w praktyce?
WDM rozdziela kanały w domenie długości fali (równolegle). TDM rozdziela kanały w domenie czasu (sloty/ramki). Na rysunku TDM zwykle widać sekwencje czasowe, a w WDM – wiele λ lub "kolory" oraz elementy MUX/DEMUX.
Czy FDM i WDM to to samo pojęcie?
Nie w ujęciu egzaminacyjnym i teletransmisyjnym. FDM to klasyczny podział pasma na częstotliwości (np. radio). W światłowodach analogiczna idea jest opisywana jako WDM, bo kanały definiuje się przez długości fali/siatki kanałowe (np. CWDM, DWDM) oraz urządzenia optyczne MUX/DEMUX.
Jakie elementy sieci realizują WDM?
W praktyce WDM realizują m.in. multiplexery/demultiplexery (pasywne lub aktywne), transceivery optyczne pracujące na konkretnych λ oraz (w bardziej złożonych systemach) urządzenia do wzmacniania i monitoringu toru. Na rysunkach często widać MUX i DEMUX po obu stronach włókna.
Kiedy zamiast WDM spotyka się TDM w transmisji?
TDM spotyka się, gdy wiele strumieni jest łączonych w jedną linię przez przeplatanie w czasie (np. w systemach opartych o ramki). W światłowodach TDM może występować "nad" warstwą optyczną, ale jeśli rysunek pokazuje różne λ w jednym włóknie, to rozpoznanie dotyczy WDM.
Jakie błędy najczęściej popełnia się w pytaniach o WDM?
Typowe pomyłki to: wybór TDM "bo wiele sygnałów idzie jednym kablem", mylenie WDM z FDM przez skojarzenie z podziałem widma oraz ignorowanie oznaczeń λ na schemacie. Pomaga szukanie MUX/DEMUX i tego, czy kanały są równoległe, czy przeplatane w czasie.
Co oznacza skrót CWDM i DWDM w kontekście WDM?
CWDM i DWDM to odmiany WDM związane z odstępami między kanałami i sposobem planowania siatki kanałowej. CWDM ma "rzadsze" kanały, a DWDM – "gęstsze". Na egzaminie zwykle wystarczy rozpoznać, że różne długości fali w jednym włóknie oznaczają WDM.
Jak przygotować się do zadań o multipleksacji optycznej na INF.8?
Utrwal różnice między WDM/TDM/FDM/CDM i ćwicz rozpoznawanie schematów: co jest dzielone (czas, częstotliwość, długość fali, kod). Przejrzyj przykładowe rysunki MUX/DEMUX WDM oraz podstawowe pojęcia: długość fali, kanał optyczny, transceiver, tłumienie i budżet mocy.
