W skali 1:100 każdy odcinek narysowany na dokumentacji należy przeliczyć na wymiar rzeczywisty przez pomnożenie długości z rysunku przez 100.
Przeliczenie długości:
- na rysunku: 10 cm,
- w rzeczywistości: 10 cm × 100 = 1000 cm,
- 1000 cm = 10 m.
Średnica przewodu stalowego:
W instalacjach z rur stalowych spotyka się równolegle zapis w milimetrach oraz w oznaczeniach calowych (szczególnie przy połączeniach gwintowanych). W tym ujęciu średnica 32 mm odpowiada typowemu oznaczeniu 1 1/4 cala, więc wybór przewodu powinien uwzględnić tę konwersję jednostek/oznaczeń.

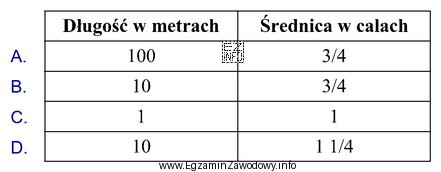

Dlaczego pozostałe odpowiedzi mogą kusić, ale są błędne:
- Warianty z długością rzędu centymetrów lub ułamka metra wynikają z pominięcia skali (traktowanie 10 cm jako długości rzeczywistej).
- Warianty z inną średnicą w calach wynikają z pomylenia przeliczenia mm↔cale lub z utożsamienia 32 mm z innym, popularnym rozmiarem handlowym.
- Warianty, w których średnica jest mnożona przez 100, wynikają z błędnego założenia, że wszystkie wymiary na rysunku (w tym średnice rur) podlegają skalowaniu tak samo jak długości. W praktyce średnice przewodów często są oznaczeniami doboru materiału, a nie wymiarami do przeliczenia ze skali.
Podczas rozwiązywania podobnych zadań warto zawsze oddzielić: wymiary geometryczne odcinków (długości) od oznaczeń doboru przewodów (średnice nominalne, rozmiary calowe).
