KWALIFIKACJA ELM6 - STYCZEŃ 2024 (test 2)



PYTANIE NR 36.

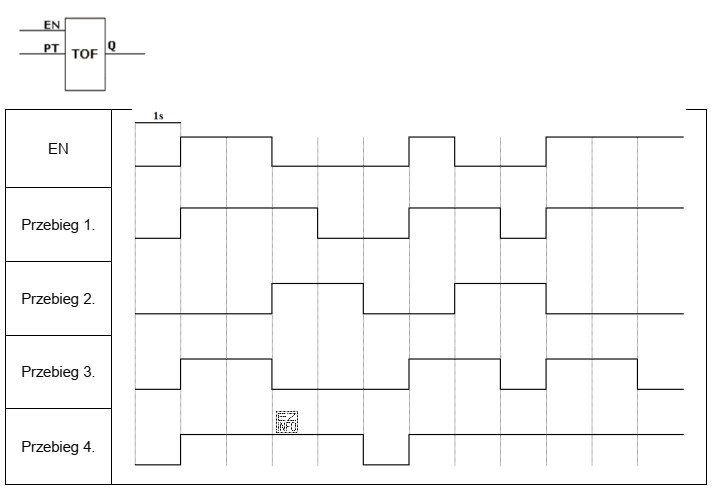

Jeżeli w programie sterowniczym użyty zostanie element oprogramowania przedstawiony na rysunku z nastawą PT = 2 s, to przy podanym przebiegu sygnału na wejściu EN stan wyjścia Q będzie zgodny z
Jeżeli w programie sterowniczym użyty zostanie element oprogramowania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby odpowiedzieć na pytanie, należy zrozumieć działanie timera TOF. Timer TOF po wyłączeniu sygnału na wejściu EN opóźnia wyłączenie wyjścia Q o czas nastawy PT. W tym przypadku, po wyłączeniu sygnału EN, wyjście Q powinno pozostać włączone przez 2 sekundy. Przebieg 4 pokazuje, że po każdym opadającym zboczu sygnału EN, wyjście Q pozostaje włączone przez 2 sekundy, co jest zgodne z działaniem timera TOF o nastawie PT = 2 s.
