KWALIFIKACJA INF1 - CZERWIEC 2018 (test 2)



PYTANIE NR 11.
Które kable należy zastosować do podłączenia do sieci transmisyjnych media konwertera, którego panel czołowy i ustawienia przedstawiono na rysunkach?

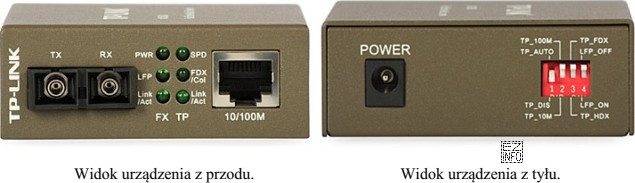

Ilustracja przedstawia panel czołowy i tylny media konwertera marki TP-LINK, używanego w telekomunikacji do konwersji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny dobór przewodów wynika z dopasowania ich konstrukcji do interfejsów urządzenia.
U/UTP to typowa skrętka miedziana do połączeń Ethernet bez ekranowania, a W-NOTKSd odnosi się do kabla stosowanego w torach telekomunikacyjnych. Pozostałe odpowiedzi błędnie zakładają inny typ skrętki (S/FTP) lub niewłaściwe oznaczenie kabla.

Pełne wyjaśnienie:

W pytaniu sprawdzana jest umiejętność doboru właściwego typu kabla do portów i przeznaczenia media konwertera na podstawie wyglądu panelu czołowego i ustawień urządzenia (pokazanych na rysunkach).

Odpowiedź "U/UTP i W-NOTKSd" jest zgodna z typowym podziałem połączeń w tego typu rozwiązaniach:

  • U/UTP oznacza skrętkę miedzianą nieekranowaną, powszechnie stosowaną do połączeń Ethernet (np. między urządzeniem a przełącznikiem/gniazdem sieciowym). W wielu instalacjach właśnie taki przewód jest wymagany lub wystarczający, jeśli nie ma wymagań na ekranowanie.
  • W-NOTKSd odnosi się do kabla telekomunikacyjnego, który w praktyce stosuje się w torach telekomunikacyjnych (np. w części dostępowej/abonenckiej), więc pasuje do sytuacji, w której media konwerter łączy różne media lub standardy transmisji.

Pozostałe propozycje są niepoprawne z typowych powodów:

  • "S/FTP i ZW-NOTKSd" – wybór S/FTP zakłada skrętkę ekranowaną; sama obecność urządzenia transmisyjnego nie oznacza, że ekranowanie jest wymagane. Dodatkowo wariant oznaczenia kabla telekomunikacyjnego nie musi odpowiadać temu, co wynika z rysunku/ustawień.
  • "S/FTP i W-NNOTKSd" – zawiera inną (nietypową) postać oznaczenia kabla oraz ponownie dobiera skrętkę ekranowaną bez podstawy wynikającej z wymaganego interfejsu.
  • "U/UTP i ZW-NOTKSd" – pierwsza część może pasować do Ethernet, ale druga część wskazuje inne oznaczenie kabla niż wymagane w zadaniu.

Wskazówka egzaminacyjna: przy takich pytaniach najpierw identyfikuj, jakie są porty (miedziane RJ-45/tor telekomunikacyjny/światłowód) i dopiero potem dobieraj kabel. Nie zakładaj, że "lepszy" (ekranowany) kabel zawsze będzie poprawny.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać, że do połączenia potrzebna jest skrętka U/UTP?
Najczęściej wynika to z obecności portu Ethernet na urządzeniu (np. RJ-45) i braku wymagań na ekranowanie. U/UTP to skrętka nieekranowana, typowa dla wielu instalacji LAN. Jeśli dokumentacja/rysunek nie wskazuje potrzeby ekranowania, U/UTP bywa właściwym wyborem.
Co oznacza oznaczenie U/UTP w kablach sieciowych?
U/UTP oznacza kabel skrętkowy bez ekranowania: brak ekranu ogólnego (pierwsze U) i brak ekranów na parach (UTP). Taki kabel stosuje się powszechnie w sieciach Ethernet, gdy warunki środowiskowe nie wymagają dodatkowej ochrony przed zakłóceniami.
Co oznacza S/FTP i kiedy się go stosuje?
S/FTP to skrętka z ekranem ogólnym (oplot) oraz ekranami na każdej parze (folia). Stosuje się ją w środowiskach o większych zakłóceniach elektromagnetycznych lub gdy projekt wymaga ekranowania. Sam fakt użycia media konwertera nie przesądza, że S/FTP jest konieczny.
Dlaczego ekranowana skrętka nie zawsze jest lepszym wyborem?
Ekranowanie ma sens tylko wtedy, gdy jest wymagane i poprawnie wykonane (ciągłość ekranu, uziemienie, właściwy osprzęt). W przeciwnym razie może nie dać korzyści, a nawet wprowadzić problemy montażowe. Na egzaminie liczy się dopasowanie do interfejsu i wymagań, a nie "najbardziej rozbudowana" opcja.
Jakie są typowe błędy przy doborze kabla do media konwertera?
Najczęstsze pomyłki to: wybieranie skrętki ekranowanej "na zapas", ignorowanie drugiego toru transmisyjnego (np. części telekomunikacyjnej), oraz mylenie podobnych skrótów w oznaczeniach. Warto zacząć od identyfikacji portów na panelu i dopiero potem porównać z odpowiedziami.
Co to jest media konwerter w telekomunikacji?
Media konwerter to urządzenie, które umożliwia połączenie odcinków sieci o różnych mediach lub interfejsach transmisyjnych (np. miedź–światłowód lub różne standardy). W praktyce pomaga zestawić tor transmisyjny między urządzeniami, gdy nie da się użyć tego samego typu okablowania na całej długości.
Jak czytać panel czołowy media konwertera, żeby dobrać kabel?
Najpierw rozpoznaj typ złącza (np. RJ-45 dla Ethernet po miedzi, złącze światłowodowe, zaciski/gniazda toru telekomunikacyjnego). Następnie sprawdź opisy portów i ustawienia (prędkość/tryb). Dobór kabla powinien wynikać z portu, a nie z nazwy urządzenia.
Czy do sieci transmisyjnej zawsze podłącza się media konwerter skrętką?
Nie zawsze. Część urządzeń ma port miedziany Ethernet (wtedy skrętka jest typowa), ale druga strona może pracować na innym medium (np. światłowodzie lub w torze telekomunikacyjnym). Dlatego w pytaniach egzaminacyjnych często trzeba dobrać dwa różne kable do dwóch różnych interfejsów.
Dlaczego w odpowiedziach pojawiają się dwa rodzaje kabli naraz?
Bo media konwerter zwykle łączy dwa różne odcinki toru transmisyjnego. Jeden kabel dobiera się do strony sieciowej (często Ethernet po miedzi), a drugi do strony drugiego medium/toru (np. telekomunikacyjnego). Poprawna odpowiedź musi jednocześnie pasować do obu stron urządzenia.
Jak przygotować się do takich pytań na egzaminie INF.1?
Ćwicz rozpoznawanie portów i oznaczeń kabli: skrętki (U/UTP, F/UTP, S/FTP) oraz kabli telekomunikacyjnych stosowanych w torach abonenckich. Dodatkowo ucz się schematów połączeń urządzeń w sieci dostępowej. Pomaga też analiza kart katalogowych urządzeń i przykładowych instalacji.
info

Około 69% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "Pozostałe odpowiedzi błędnie zakładają inny typ skrętki (S/FTP) lub niewłaściwe oznaczenie kabla."

Źródła:

  • ISO/IEC 11801 (okablowanie strukturalne) – definicje i oznaczenia typów skrętki (U/UTP, S/FTP)
  • PN-EN 50173 (Systemy okablowania strukturalnego) – ogólne zasady doboru i klasyfikacji okablowania miedzianego

Materiały:

  • Podręczniki i materiały do kwalifikacji dotyczące okablowania strukturalnego i torów abonenckich
  • Instrukcje producentów media konwerterów (opis portów, typów interfejsów i zalecanych kabli)
  • Katalogi i karty katalogowe kabli telekomunikacyjnych (oznaczenia, przeznaczenie, budowa)
