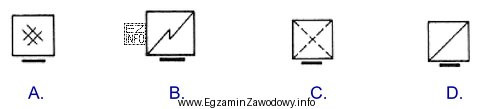

Na rysunkach instalacji grzewczych stosuje się zunifikowane symbole graficzne, aby bez czytania opisów tekstowych szybko rozpoznać urządzenia i ich rodzaj. W kontekście projektowym kocioł jest zwykle przedstawiany jako kwadrat ustawiony na krótkiej podstawie, a znak wewnątrz kwadratu doprecyzowuje rodzaj źródła energii/paliwa.
Odpowiedź "D" jest poprawna, ponieważ symbol w wariancie D to kwadrat z pojedynczą przekątną linią ciągłą, co (zgodnie z przywołanym w kontekście systemem oznaczeń) identyfikuje kocioł opalany paliwem gazowym.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Odpowiedź "B" przedstawia wewnątrz kwadratu znak przypominający błyskawicę/zygzak. To powszechnie rozpoznawalny symbol energii elektrycznej, więc taki wariant odnosi się do urządzenia zasilanego prądem (np. kocioł/ogrzewacz elektryczny), a nie do kotła gazowego.
- Odpowiedź "A" zawiera kratkę/szrafowanie, które w praktyce rysunku technicznego bywa używane do kojarzenia z paliwem stałym (np. węglem/koksem). To prowadziłoby do interpretacji kotła na paliwo stałe, więc nie pasuje do gazu.
- Odpowiedź "C" ma dwie przekątne wykonane linią przerywaną. W podanym opisie nie odpowiada to standardowemu oznaczeniu kotła gazowego; w takim przypadku należałoby dodatkowo sprawdzić legendę projektu, ale jako symbol "kotła gazowego" nie jest to właściwy wybór.
Wskazówka egzaminacyjna: zawsze patrz na element różnicujący wewnątrz symbolu (przekątna, błyskawica, szrafowanie), a nie na sam "obrys" urządzenia. W praktyce na arkuszu projektu potwierdzeniem jest też legenda symboli oraz opis (np. typ i moc), ale na egzaminie zwykle wystarcza rozpoznanie znaku graficznego.
