KWALIFIKACJA TWO3 - CZERWIEC 2015

PYTANIE NR 7.

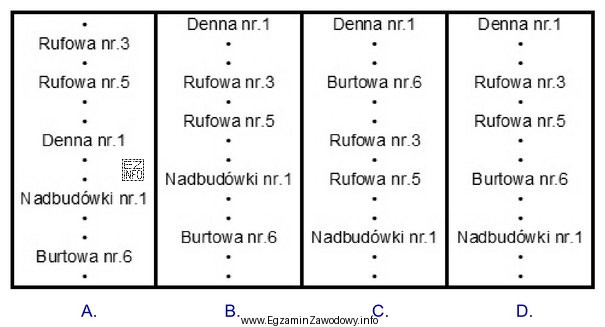

Kolejność montażu sekcji od rufy w kierunku dziobu na pochylni do wodowania wzdłużnego, przedstawiono we fragmencie zestawienia zamieszczonego w tabeli, której niektóre pozycje zostały wykropkowane. Poprawną technologicznie kolejność montażu sekcji dla tego przypadku zamieszczono w kolumnie
Ilustracja przedstawia fragment tabeli związanej z montażem sekcji jednostki pływającej, co jest częścią egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wskazuje kolumnę, w której sekwencja montażu sekcji od rufy do dziobu jest spójna technologicznie: uwzględnia bazowanie, kolejność łączeń oraz typowe ograniczenia montażu na pochylni dla wodowania wzdłużnego. Pozostałe kolumny zawierają przerwania lub odwrócenia kolejności, które prowadzą do konfliktów montażowych.

Pełne wyjaśnienie:

W montażu kadłuba metodą sekcyjną na pochylni do wodowania wzdłużnego kluczowa jest technologicznie poprawna kolejność ustawiania i łączenia sekcji. Sekwencja "od rufy w kierunku dziobu" nie jest tylko opisem kierunku – oznacza, że kolejne sekcje powinny być dobudowywane tak, aby:

  • zapewnić stabilne bazowanie i podparcie już zmontowanych elementów,
  • umożliwić prawidłowe pasowanie i łączenie styków sekcji (bez wymuszonych przestawień),
  • utrzymać logiczny postęp montażu zgodny z organizacją stanowiska na pochylni,
  • unikać sytuacji, w której trzeba "cofać się" w kolejności albo montować sekcję, do której nie ma jeszcze odniesienia geometrycznego.

Dlatego poprawna jest ta odpowiedź, która wskazuje kolumnę zawierającą ciągłą, niesprzeczną sekwencję – nawet jeśli w tabeli część pozycji jest wykropkowana, to układ powinien dać się jednoznacznie odczytać jako postęp od rufy do dziobu bez przeskoków i bez odwracania kierunku.

Pozostałe propozycje są nieprawidłowe typowo z jednego z poniższych powodów:

  • Odwrócenie kierunku w pewnym miejscu (fragment dziobowy "przed" śródokręciem lub rufą),
  • Przeskoki w numeracji/oznaczeniach sekcji sugerujące montaż nieciągły,
  • Niespójność technologiczna (kolejność wymuszałaby montaż elementu bez przygotowanego sąsiedztwa do połączenia albo bez stabilnego odniesienia).

Na egzaminie warto przyjąć metodę: najpierw odnaleźć w zestawieniu fragment jednoznacznie związany z rufą, następnie sprawdzić, czy kolejne wpisy w wybranej kolumnie tworzą logiczny "łańcuch" aż do dziobu, bez cofnięć i bez pomijania wymaganych etapów montażu. Taki sposób analizy minimalizuje ryzyko wyboru odpowiedzi na podstawie intuicji zamiast technologii.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wodowanie wzdłużne to wodowanie, w którym jednostka schodzi do wody po pochylni w osi podłużnej kadłuba. W praktyce wpływa to na organizację montażu na pochylni i na to, jak planuje się kolejność ustawiania sekcji, aby zachować stabilność i prawidłowe bazowanie kadłuba.
Oznacza to, że montaż rozpoczyna się od części rufowej i kolejne sekcje dobudowuje się w kierunku dziobu. Taka kolejność zwykle ułatwia kontrolę geometrii, zapewnia punkty odniesienia do pasowania następnych sekcji i ogranicza ryzyko kolizji montażowych na pochylni.
Wykropkowania często oznaczają brakujące wpisy do uzupełnienia lub fragment zestawienia pokazany skrótowo. Na egzaminie chodzi wtedy o odtworzenie logiki procesu: sprawdzenie, czy sekwencja jest ciągła i technologicznie spójna, a nie o zgadywanie pojedynczej brakującej liczby.
Najczęstsze pomyłki to: odwrócenie kierunku (dziob–rufa zamiast rufa–dziób), przeoczenie przeskoku w sekwencji, oraz założenie, że numeracja zawsze rośnie w jedną stronę niezależnie od sposobu podziału kadłuba na sekcje. Pomaga śledzenie ciągłości łączeń.
Spójna sekwencja pozwala połączyć każdą kolejną sekcję z już zmontowaną, bez "cofania się" i bez konieczności montowania elementu bez punktów odniesienia. W praktyce analizuje się, czy kolejne sekcje mają logicznych sąsiadów do połączenia oraz czy zachowana jest stabilność na pochylni.
Bazowanie to ustalenie położenia sekcji względem osi i punktów odniesienia (np. linii teoretycznych, znaków montażowych, przyrządów). Poprawne bazowanie jest warunkiem pasowania styków i utrzymania geometrii kadłuba. Błędne bazowanie "psuje" kolejne etapy montażu.
Zależność pojawia się wtedy, gdy sposób wodowania determinuje układ podpór, dostęp do spoin i organizację stanowisk na pochylni. Inaczej planuje się prace przy wodowaniu wzdłużnym niż w innych wariantach, bo zmieniają się ograniczenia przestrzenne oraz wymagania dotyczące stabilności kadłuba w trakcie montażu.
Zwykle nie. Sama intuicja kierunku (rufa–dziób) może nie wystarczyć, bo w tabeli mogą być warianty pozornie podobne. Trzeba rozumieć, że kolejność wynika z zależności montażowych: każda sekcja powinna mieć przygotowane sąsiedztwo do połączenia i poprawne odniesienie geometryczne.
Warto utrwalić: rufa, dziób, śródokręcie, sekcja, węzeł, styk, pasowanie, bazowanie, podparcie na pochylni oraz ogólne zasady montażu sekcyjnego. Pomaga też przećwiczenie czytania prostych zestawień montażowych i planów montażu.
Najpierw ustal, co jest pewne (np. które wpisy odnoszą się do rufy i jaki jest kierunek montażu). Następnie sprawdź, czy dana propozycja tworzy ciągłą sekwencję bez cofnięć. Jeśli są luki, oceń, czy da się je logicznie uzupełnić bez sprzeczności technologicznych.
info

To pytanie poprawnie rozwiązuje 55% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Pozostałe kolumny zawierają przerwania lub odwrócenia kolejności, które prowadzą do konfliktów montażowych."

Materiały:

  • Materiały dydaktyczne szkoły/centrum kształcenia dotyczące montażu kadłubów i wodowań
  • Instrukcje technologiczne i karty montażowe stosowane w stoczniach (wewnętrzne procedury)
  • Podręczniki i skrypty z technologii budowy statków (montaż sekcyjny, organizacja montażu)
