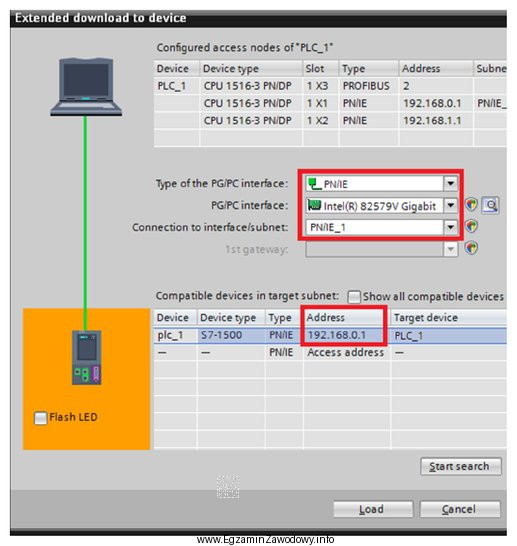

W praktyce uruchomienia i konfiguracji sterownika PLC wybór przewodu zależy od interfejsu komunikacyjnego, który jest ustawiony i udostępniony w sterowniku oraz w oprogramowaniu inżynierskim. Jeżeli konfiguracja dotyczy połączenia Ethernet, to fizycznie stosuje się przewód sieciowy zakończony złączem RJ45, typowym dla połączeń Ethernet (okablowanie miedziane skrętkowe).
Dlaczego poprawna jest odpowiedź: "Ethernet z wtykiem RJ45"?
RJ45 jest powszechnie stosowanym złączem dla portów Ethernet w urządzeniach przemysłowych i komputerach. W kontekście konfiguracji PLC oznacza to możliwość zestawienia komunikacji po IP (np. do wgrywania programu, diagnostyki, podglądu zmiennych), o ile sterownik i środowisko to wspierają.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Ethernet z wtykiem RJ12 – RJ12 jest mniejszym złączem modularnym używanym typowo w telekomunikacji (np. aparaty telefoniczne). Nie jest standardowym złączem dla Ethernet w okablowaniu skrętkowym.
- szeregowego z wtykiem USB – USB jest interfejsem magistralowym komputerowym. Może występować w niektórych sterownikach jako port serwisowy/programujący, ale nie jest to to samo co połączenie Ethernet i wymaga innych ustawień oraz sterowników.
- szeregowego z wtykiem RS232 – RS232 to klasyczny interfejs szeregowy. Bywa spotykany w starszych urządzeniach lub jako port serwisowy, jednak nie odpowiada konfiguracji realizowanej przez Ethernet.
Wskazówka egzaminacyjna: najpierw rozpoznaj w ustawieniach/na panelu, czy mowa o Ethernet (sieć) czy o portach szeregowych. Dopiero potem dobierz przewód i złącze. Mylenie RJ45 z RJ12 to częsty błąd – zwracaj uwagę na rozmiar i liczbę styków oraz typowe zastosowanie złącza.
